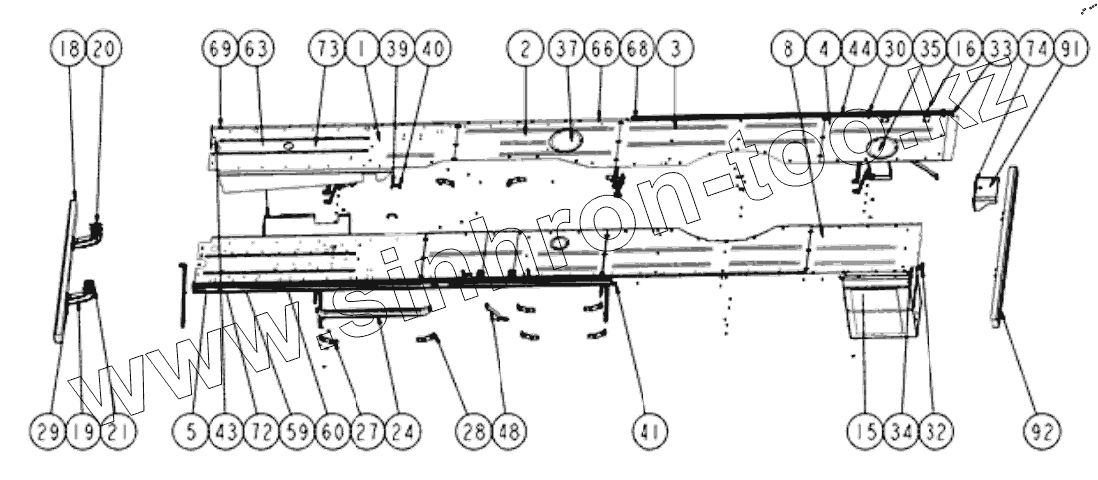

Каталог запасных частей к технике: XCMG XCT25L5_S. 137902905 Поверхность для прохода в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
8
15
16
18
19
20
21
24
27
28
29
30
32
33
34
35
37
39
40
41
43
44
48
59
60
63
66
68
69
72
73
74
91
92
Позиция на иллюстрации Заводской номер детали Название детали
1 137902906 Поверхность для прохода
2 137902449 Поверхность для прохода
3 137902434 Поверхность для прохода
4 137902897 Поверхность для прохода
5 137902899 Левая передняя поверхность прохода
6 137902460 Поверхность для прохода
7 137902435 Поверхность для прохода
8 137902457 Поверхность для прохода
15 134702294 Инструменты
16 130001084 Ручка - база с щелью
17 134702585 Стальной швеллер
18 137500196 Защитные балки
19 137800116 Опора
20 134906327 Защелка замка
21 137800130 Зажим пружины
22 134702323 Опора
24 134702253 Ограда
26 801541159 Т-образный болт
27 805203166 Гайка m8
28 805004521 Болт m8x20
29 805004534 Болт m10x25
30 805100291 Винт m10x65
31 805004518 Болт m6x20
32 134702289 Опора
33 134702241 Заглушка
34 134702240 Пластина
35 134702302 Круговая пластина
36 130304531 Перекрытие
37 134702579 Круговая пластина
38 805300017 Шайба 10
39 801541641 Рукоятка в сборе
40 805004578 Болт m6x12
41 137901378 Блок
43 137902433 Вай вдоль
44 137902901 Вай вдоль
46 135201714 Опора
47 137902428 Опора
48 134906089 Соединительный уголок
49 137902898 Соединительный уголок
50 137902439 Опора
51 137902437 Опора
52 130103382 Опора
53 805004520 Болт m8x15
54 130103524 Т-образный болт
55 805004522 Болт m8x25
56 805300069 Шайба 8
57 805300014 Шайба 10
58 805200048 Гайка М10
59 134904918 Звукоизоляционная прокладка
60 134904919 Звукоизоляционная и виброизоляционная прокладка
61 137902896 Звуконепроницаемое покрытие
62 137901847 Перекрытие
63 137502004 Т-образный болт
64 805300010 Шайба 8
65 805200045 Гайка М8
66 805100478 Винт m6x25
67 805300083 Шайба
68 805300030 Шайба М6
69 805200053 Гайка М6
70 130303638 Уплотнительная пластинка
72 137902432 Левая передняя поверхность прохода
73 137902715 Правая передняя пластина
74 805004617 Болт m12x25
79 805300117 Шайба 8
91 137903055 Кронштейн запасного колеса
92 137902226 Защитные балки
93 137902441 Трап
94 137902458 Брызговик
95 137902459 Брызговик
96 134702213 Крышка коробки передач
97 137900254 Левая задняя защитная рейка
98 137902429 Левая лестница
99 130304752 Вай вдоль
100 134703174 Вай вдоль
101 137902462 Брызговик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
