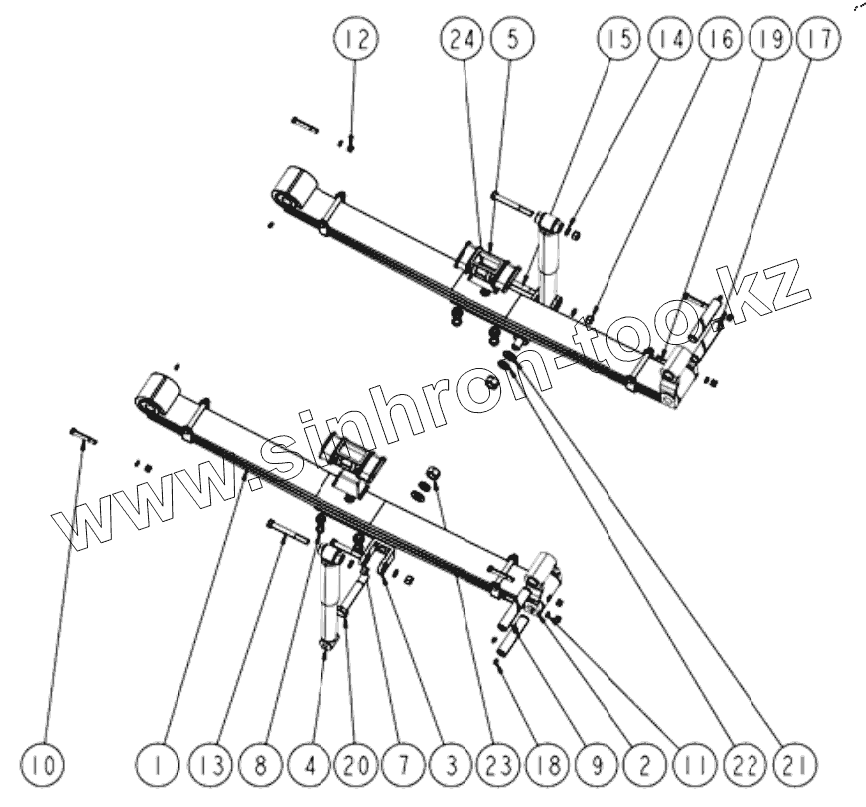

137900011 Передняя подвеска
137902764 Первая ось в сборе
800356574 Первая ось (1-я ось)
93000003 Ступица в сборе
137902790 Пневматический клапан установка
130300408 электромагнитный клапан в сборе
137902786 Установка педального реле
137902787 Установка педального реле II
137902788 Установка педального реле III
137902791 Ручной релейный клапан, установка
137902789 Электромагнитный клапан ABS, монтаж ABS
137900013 Монтаж шин
137902762 Система освещения шасси
137902778 Гидравлическая система трубопровод шасси в сборе
137902781 Трубопроводы утечки масла
137902779 Масляные трубопроводы давления
137902412 Трубопровод для клапана выносных опор
134702165 Трубопровод пятой выносной опоры
137902408 Установка внутреннего трубопровода выносных опор
134702023 Гидравлический бак в сборе
134701801 Установка воздушного фильтра
137900029 Горизонтальный цилиндр
134701955 Вертикальный цилиндр
134703066 Вертикальный передний цилиндр
134703065 Задний вертикальный цилиндр
134701791 Управления трансмиссией
137902823 Центральный шарнир
135200500 Установка запасной шины
134702137 Система управления выносных опор
134702902 Вспомогательное управление в сборе
137902761 Установка батарей
137902760 Установка батарей
137800525 Пятая выносная опора
137800526 База
134701949 Цилиндр пятой выносной опоры
134702803 Установка для кондиционирования воздуха
135202675 Монтаж кондиционера
137903261 Пластина шасси
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации
Заводской номер детали
Название детали
1
137900019
Рессоры лист
2
800554224
Задний пружинный наконечник
3
137900017
Кронштейн амортизатора
4
819951117
Амортизатор
5
137900016
Пружинная пластина
7
805200054
Гайка m20x2 10
8
805200104
Гайка m20x2
9
137800792
Пружинный штырь
10
805000216
Болт m12x80
11
805300018
Шайба 12
12
805200049
Гайка М12
13
805000406
Bolt
14
805300011
Шайба 16
15
805000217
Болт М16х100
16
805200051
Гайка М16
17
137800795
Пружинный штырь
18
801100336
Масленка M10x1
19
805048099
Болт m12x70
20
805000218
Болт m24x150
21
805300021
Шайба 24
22
805300034
Шайба 24
23
805200117
Гайка M24
24
137501457
Буферный блок
26
137900018
U-образные болты
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
