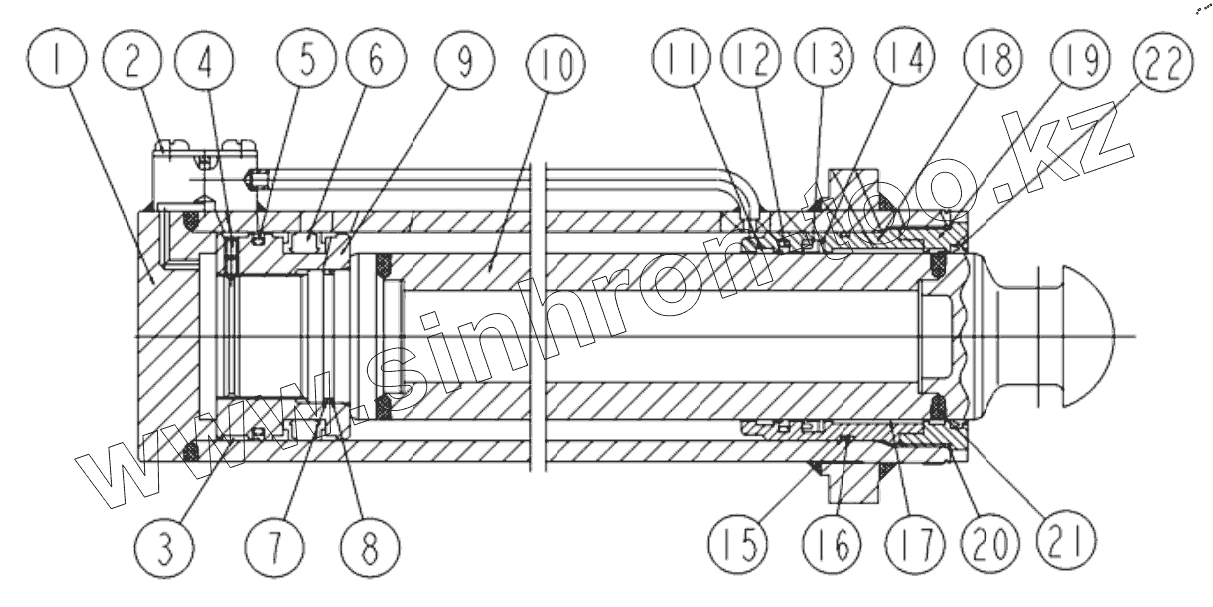

Каталог запасных частей к технике: XCMG XCT25L5_S. 134703066 Вертикальный передний цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 910120874 Цилиндр
2 910116851 Полиуретановый коврик
3 803198799 Опорное кольцо 125x119x15
4 805104508 Винт m8x25
5 803392966 Диаметр цилиндра уплотнение 109.9x125x6.3
6 803196418 Диаметр цилиндра уплотнение 100x125x25.4x6.35
7 803196173 Oкольцо75x3.55
8 803196648 Стопорное кольцо 74.5x80x1.5
9 910114397 Поршень
10 910120878 Шток
11 803392967 Опорное кольцо 106x100x10
12 803196357 Уплотнение 100x6.3
13 803198802 Уплотнения валов 100x115x9
14 803300974 Стопорное кольцо 100x115x3
15 803302678 Окольца 118x3.55
16 803196365 Стопорное кольцо 119.5x125x1.5
17 915301838 Сухой подшипник 105x100x55
18 910114402 Направляющая муфта
19 910114736 Втулка сальника
20 803198803 Окольца 125x2.65
21 803198804 Опорное кольцо
22 803198805 Пылезащитное кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
