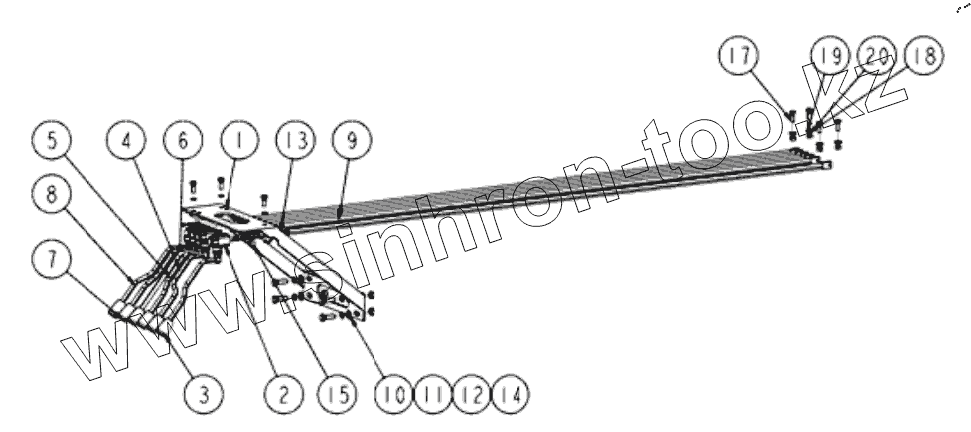

Каталог запасных частей к технике: XCMG XCT25L5_S. 134702137 Система управления выносных опор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 134702143 Кронштейн гидрораспределителя
2 803083243 Гидрораспределитель
3 137900724 Рычаг управления
4 137900722 Рычаг управления
5 137900723 Рычаг управления
6 137900725 Рычаг управления
7 137900720 Рычаг управления
8 137900721 Рычаг управления
9 134702142 Тяговый стержень
10 805300020 Шайба 12
11 805300018 Шайба 12
12 805000048 Болт M12x35
13 805200045 Гайка М8
14 805200049 Гайка М12
15 803113082 Разъем для измерения давления
17 805000727 Болт М10х25
18 805300017 Шайба 10
19 805300014 Шайба 10
20 805200048 Гайка М10
21 137801054 Рычаг управления
22 137801053 Рычаг управления
23 137801052 Рычаг управления
24 137801051 Рычаг управления
25 805600067 Шпилька 5x18
26 134702144 Опора вспомогательного управления
27 137800555 Пластиковая прокладка
28 805004520 Болт m8x15
29 137800556 Шпилька
30 805604361 Шпилька 1x16
31 137801056 Рычаг управления
32 137801055 Рычаг управления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
