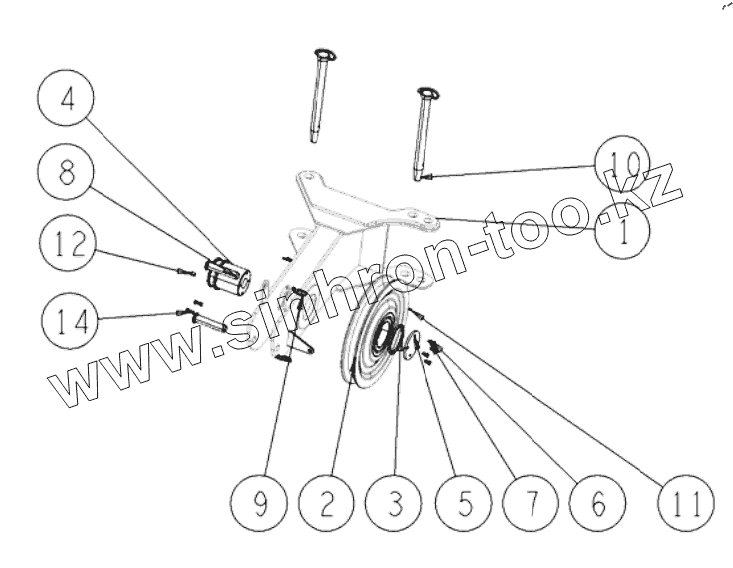

Позиция на иллюстрации	Заводской номер детали		Название детали
1	114400015		Рама шкива
2	114000482		Шкив в сборе
3	114000177		Распорка
4	114000175		Ось шкива
5	114000176		Затвор вала
6	805300030		Шайба М6
7	805000322		Болт М6х16
8	805600138		Шпилька 20x95
9	130002695		Зажим кольцевой
10	114400022		Шпилька
11	130002665		Зажим r-типа
12	801100336		Масленка M10x1
14	805000008		Болт М6х12
15	114401118		Опора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
