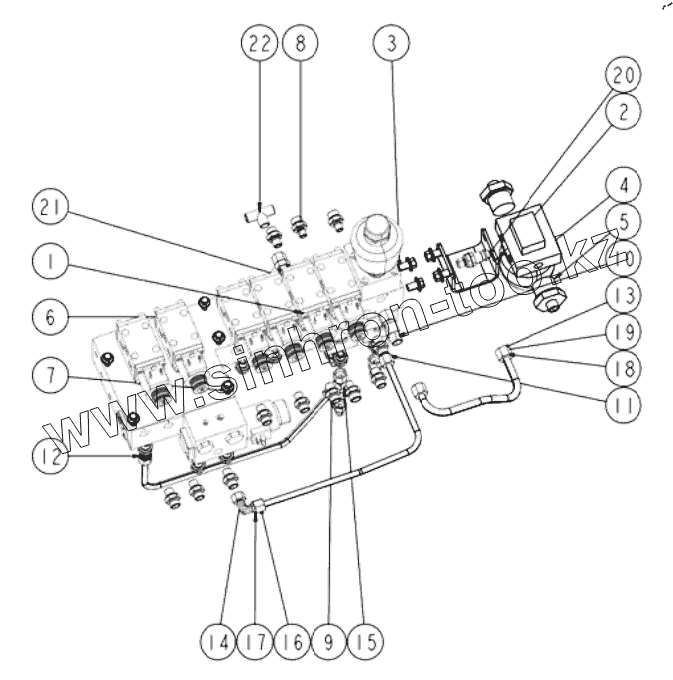

Каталог запасных частей к технике: XCMG XCT25L5_S. 110903172 Узел установки регулирующего клапана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 803386207 Регулирующий клапан
2 114001557 Масляный фильтр кронштейн
3 805004532 Болт m10x15
4 803100041 Oil filter
5 803104520 Washer 33
6 803000133 Solenoid valve
7 805004520 Болт m8x15
8 803103326 Fitting
9 803104484 Adapter
10 803162089 CONNECTOR
11 110902453 Бесшовная трубка ф8x1,5
12 110902456 Бесшовная трубка ф8x1,5
13 110902455 Бесшовная трубаф 10x1.5
14 803171722 Соединение
15 803104594 Fitting
16 803171141 Зажимное устройство
17 803104489 Nut
18 803107872 Cutting ring
19 803107913 Nut
20 803103816 Соединение
21 803166473 Соединение
22 803076302 Трехходовой челночный клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
