Каталог запасных частей к технике: XCMG XCT25L5_S. 110903170 Трубопровод вспомогательного подъема

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано 110902735 Автокран 110900972 Опорно-поворотный подшипник 110902685 Поворотная платформа 110900976 Механизм поворота 803085389 Гидромотор 110902549 Стрела 110902532 Основная стрела 110902532 Основная стрела 110901388 Прижимные канатный ролик 110901389 Узел ролика 110902399 Вторая секция стрелы 110902523 3-я секция стрелы 110902523 3-я секция стрелы 114100715 Шкив в сборе 110902426 4-я секция 110902426 4-я секция 114100773 Шкив в сборе 114000497 Шкив в сборе 110902529 Пятая секция 110901317 Шкив в сборе 110902419 Выдвижной механизм 110902016 Направляющее колесо 110901397 Направляющая рама 114100927 Шкив 110902726 Кабина оператора 114000867 Кабина оператора в сборе S0000031187 Стеклоочиститель в сборе S0000031193 Раздвижная дверь в сборе 110902504 Подъёмный механизм 800363960 Редуктор лебедки 803081202 Двигатель 110902567 Вспомогательный подъемный механизм 800363960 Редуктор лебедки 803081202 Двигатель 110902350 Электрическая система автомобиля 110902355 Анемометр 110902356 Система ограничения грузового момента в сборе 110902358 Электрическая система кабины оператора 110902351 Левый контроллер в сборе 110902354 Левая панель управления 110902362 Панель управления в сборе 112106580 Правый контроллер в сборе 112106597 Приборный шкаф в сборе 112106597 Приборный шкаф в сборе 110902359 Система ограничения грузового момента в сборе 110902363 Электрическая система стрелы 110902365 Сертификация ЕАС дополнительный пакет ЕАС 110902367 Электрическая система поворотной платформы 110902368 Электрическая система гуська 110902388 Электрическая система гуська 114101154 Одинарный блок на оголовке стрелы, электрическая система 110902545 Гидравлическая система транспортного трубопровода 110902451 Обратный трубопровод и дренаж 110902447 Монтаж радиатора в сборе 803075680 Гидравлический масляный радиатор 110902470 Трубопровод механизма выдвижения 110902468 Монтажный узел телескопического регулирующего клапана 803074513 Телескопический регулирующий клапан 110902464 Монтажный узле балансировочного клапана гидроцилиндра подъема 803001981 Балансировочный клапан 110903169 Труба главной лебедки и поворотный механиз 110903169 Труба главной лебедки и поворотный механиз 110903198 Монтажный узел гидромотора основной лебедки 803087155 Балансировочный клапан 110902502 Поворотный буферный клапан, установка 803072538 Поворотный буферный клапан 110903170 Трубопровод вспомогательного подъема 803087155 Балансировочный клапан 110902457 Пилотные управляющие трубопроводы 110903172 Узел установки регулирующего клапана 803386207 Регулирующий клапан 110903051 Монтаж виртуальный стены в сборе 110902452 Переключающий клапан установка в сборе 110903171 Узел установки штекера 110901282 Гусек 110901274 Гусек в сборе 110900895 Шкив в сборе 114000254 Шкив в сборе 110902546 Телескопические цилиндры в сборе 110902548 Телескопические цилиндры II 110902547 Телескопические цилиндры I 114400624 Одинарный блок на оголовке стрелы 114000482 Шкив в сборе 110903067 Противовес 112106570 Установка для кондиционирования воздуха 114000824 Стреловой цилиндр 110902727 Капот 110902733 Капот 110900469 Канат и такелаж 110900474 Оснастка основной крюковой обоймы 110900473 Крепление вспомогательного крюка 110902075 Подъемный крюк 111201876 Подъемный крюк 110500003 Шкив в сборе 110900467 крюк на 3 тонны 3 112106860 Фиксирующие средства поворотного стола 137903282 Автокран шасси 137903282 Автокран шасси 137900125 Система рулевого управления 137902776 Кабина оператора 802149338 Левая кабина в сборе (узкая) 802149287 Стеклоочиститель и вспомогательные системы (узкий) 802149351 Монтажная система сидений (узкая) 802149373 Кондиционеры и вспомогательные системы 802149386 Интерьер и вспомогательные системы 802149388 Рулевое управление и аксессуары (узкий корпус) 802149390 Приборная панель и вспомогательная система (узкая) 802149391 Наружная отделка 802149441 Дверные и вспомогательные системы 802149338 Левая кабина в сборе (узкая) 137902800 Кронштейн стрелы 137902835 Гидравлическая система рулевого управления 137902831 Крепление радиатора 137902914 Глушитель монтаж 137902924 Крепление двигателя 137902924 Крепление двигателя 137902953 Капот в сборе 134701793 Левый обтекатель, установка 134701794 Планка правой боковой панели, установка 137902841 Установка коробки передач 137902841 Установка коробки передач 137902905 Поверхность для прохода в сборе 137902905 Поверхность для прохода в сборе 137902905 Поверхность для прохода в сборе 137902390 Выдвижение выносных опор в сборе 137902400 Выдвижение выносных опор 134702153 Опорная плита ноги в сборе 137902423 Воздушный резервуар в сборе 137902759 Третья ось в сборе 800356565 Приводной вал 92000084 Главный узел редуктора 94000032 Тормоз в сборе 93000066 Узел колеса редуктора 137800756 Задняя подвеска 137902763 Вторичный вал в сборе 800356197 Вторая ось (2-я ось) 93000066 Узел колеса редуктора 94000032 Тормоз в сборе 92000085 Главный узел редуктора 134701929 Крепежное приспособление для подъема крюка 137901939 Установка топливного бака 137902777 Маслонасосная установка 137902888 Установка трансмиссионного вала 134701716 Ватерпас 137902792 Пневматическая система трубопроводов 137902792 Пневматическая система трубопроводов 137902792 Пневматическая система трубопроводов 137902792 Пневматическая система трубопроводов 137800769 Система подачи мочевины 137900011 Передняя подвеска 137902764 Первая ось в сборе 800356574 Первая ось (1-я ось) 93000003 Ступица в сборе 137902790 Пневматический клапан установка 130300408 электромагнитный клапан в сборе 137902786 Установка педального реле 137902787 Установка педального реле II 137902788 Установка педального реле III 137902791 Ручной релейный клапан, установка 137902789 Электромагнитный клапан ABS, монтаж ABS 137900013 Монтаж шин 137902762 Система освещения шасси 137902778 Гидравлическая система трубопровод шасси в сборе 137902781 Трубопроводы утечки масла 137902779 Масляные трубопроводы давления 137902412 Трубопровод для клапана выносных опор 134702165 Трубопровод пятой выносной опоры 137902408 Установка внутреннего трубопровода выносных опор 134702023 Гидравлический бак в сборе 134701801 Установка воздушного фильтра 137900029 Горизонтальный цилиндр 134701955 Вертикальный цилиндр 134703066 Вертикальный передний цилиндр 134703065 Задний вертикальный цилиндр 134701791 Управления трансмиссией 137902823 Центральный шарнир 135200500 Установка запасной шины 134702137 Система управления выносных опор 134702902 Вспомогательное управление в сборе 137902761 Установка батарей 137902760 Установка батарей 137800525 Пятая выносная опора 137800526 База 134701949 Цилиндр пятой выносной опоры 134702803 Установка для кондиционирования воздуха 135202675 Монтаж кондиционера 137903261 Пластина шасси

1

2

3

4

5

6

7

8

9

10

11

12

13

14

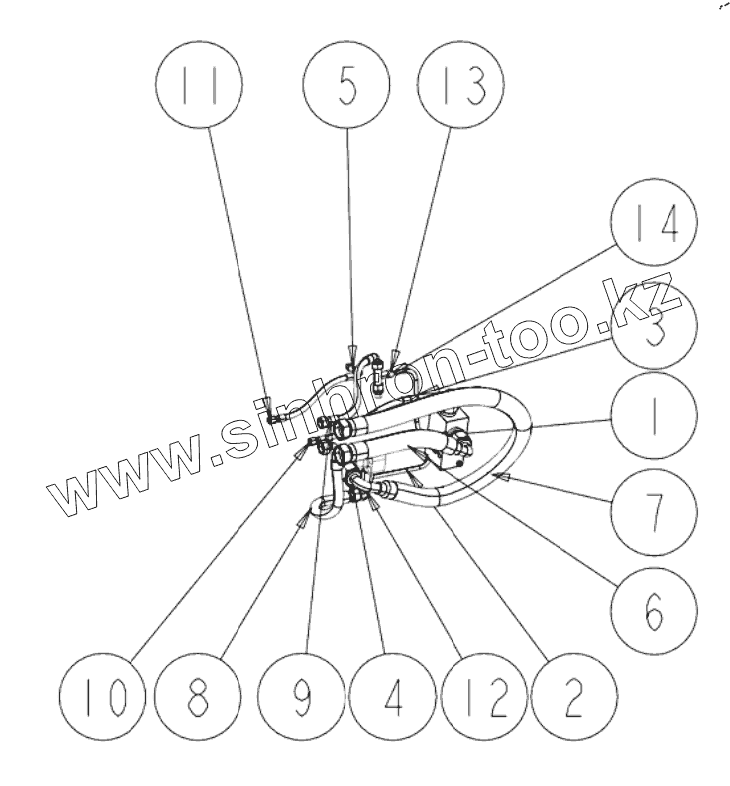

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110903197		Установка двигателя вспомогательной лебедки в сборе
2	110902479		Бесшовная трубаd10x1.5
3	110902486		Бесшовная трубаd10x1.5
4	803104493		Fitting
5	803275831		Соединение
6	803304706		Шланг в сборе
7	803105991		Шланг в сборе
8	803102507		Шланг в сборе
9	803191026		Шланг в сборе
10	803191528		Шланг в сборе
11	803191528		Шланг в сборе
12	803100741		CONNECTOR
13	803107872		Cutting ring
14	803107913		Nut
