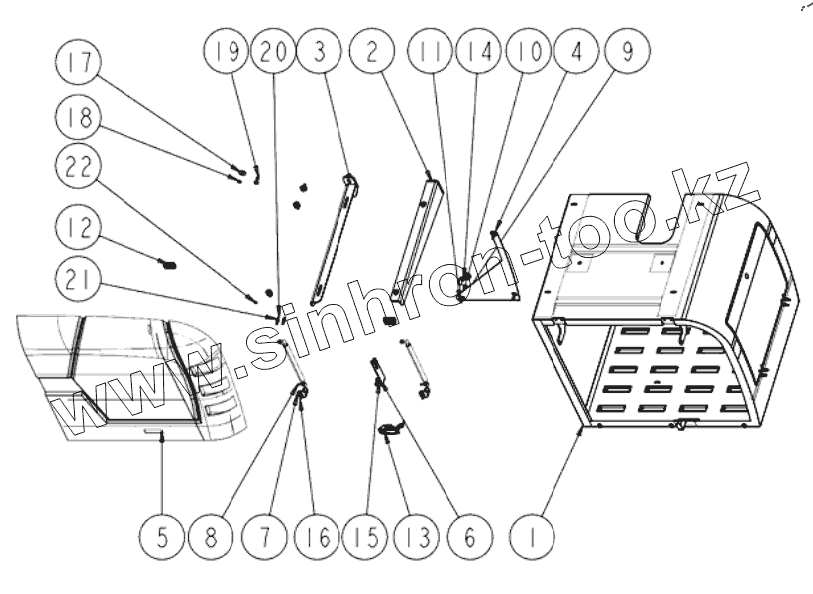

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902733 Капот

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 114101349 Левая рамка
2 110902729 Опора
3 114101352 Опора
4 110902731 Пластина
5 130001170 Левая дверь
6 110902728 Изогнутая пластина
7 114101343 Газовая пружина поддержка
8 801737293 Газовая пружина
9 805300117 Шайба 8
10 805300010 Шайба 8
11 805000020 Болт М8х30
12 819954574 Шарнир
13 803083356 Блокировка сжатия с2
14 803081853 90° slewing lock device
15 805200045 Гайка М8
16 805000018 Болт М8х20
17 805300102 Шайба 10
18 805300014 Шайба 10
19 805000680 Bolt
20 805100061 Bolt M6x16
21 805303140 Шайба 6
22 805200053 Гайка М6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
