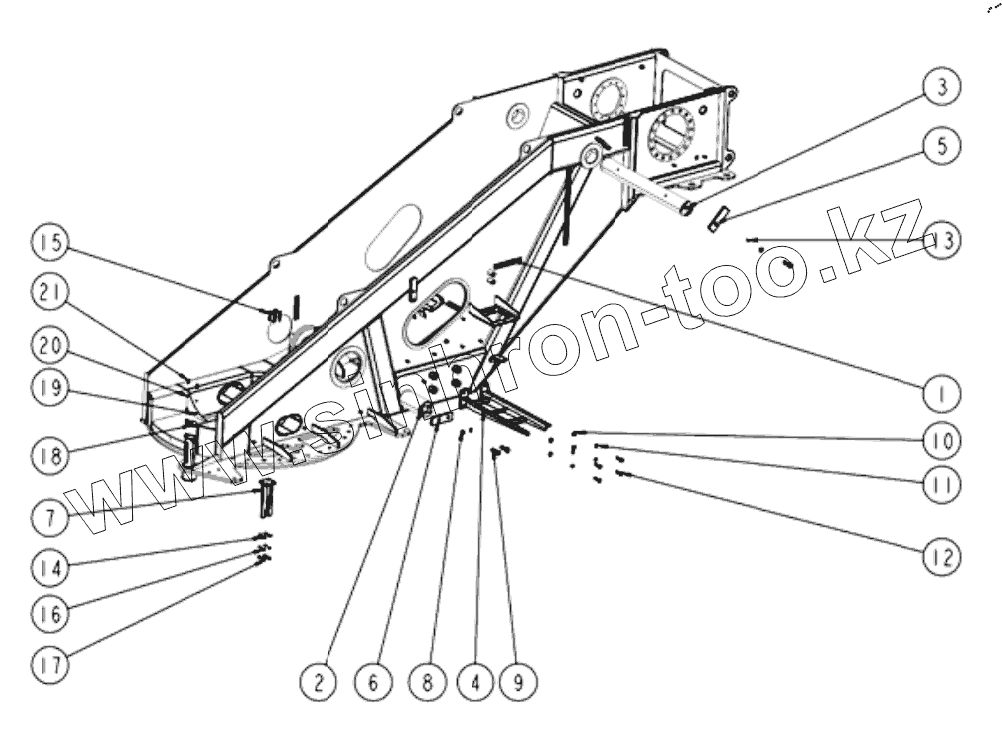

Позиция на иллюстрации
Заводской номер детали
Название детали
1
110902633
Структура поворотной платформы
2
110902671
Вал
3
110902661
Вал
4
110902666
Опора
5
110902659
Пресс плита
6
110902665
Пресс плита
7
110902667
Вилка
8
805338263
Spring Washer
9
805006290
Bolt
10
805338280
WASHER 12
11
805300018
Шайба 12
12
805006287
Bolt
13
801100336
Масленка M10x1
14
805300017
Шайба 10
15
805046532
BOLT M10x50
16
805338260
Spring Washer
17
805200048
Гайка М10
18
114100182
Пластина
19
805300029
Шайба М6
20
805300030
Шайба М6
21
805046496
BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
