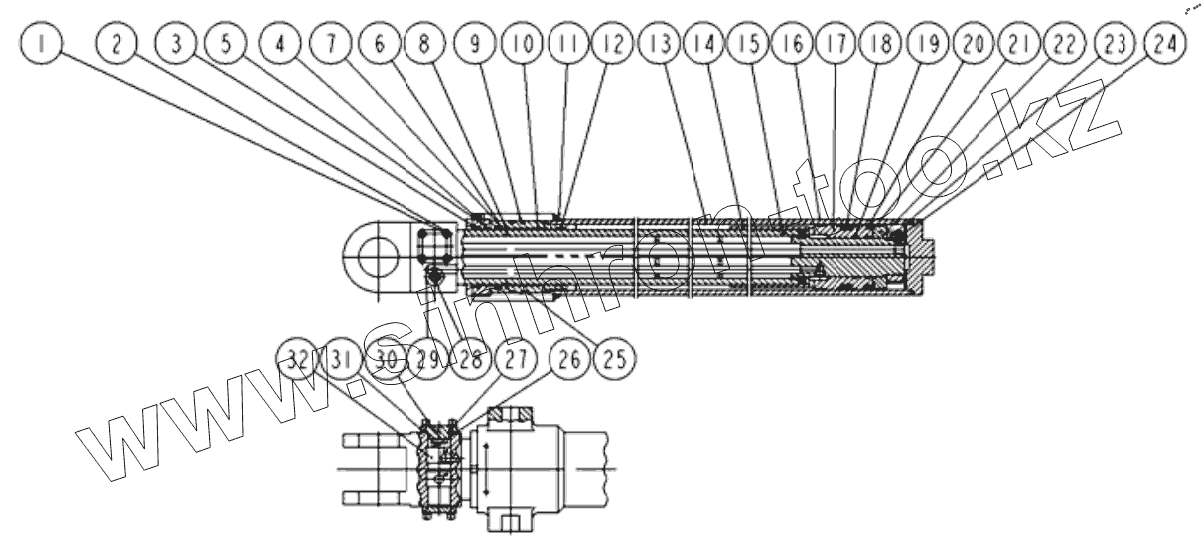

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902547 Телескопические цилиндры I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 S0000089707 Винтм10х25
2 S0000089708 Шайба 10
3 S0000089709 Пылезащитное кольцо 125x140x16
4 S0000089710 Втулка сальника
5 S0000089711 Опорное кольцо 131x125x10
6 S0000089712 Уплотнения валов 125x145x14.5
7 S0000089713 Стопорное кольцо 125x145x2
8 S0000089714 Уплотнение 125x6.3
9 S0000089715 Окольца 165x5.7
10 S0000089716 Сухой подшипник 125x130x75
11 S0000089717 Распорка 1
12 S0000089718 Опорное кольцо 131x125x25
13 S0000089719 Цилиндр
14 S0000089720 Распорка
15 S0000089721 Шток
16 S0000089722 Опорное кольцо 150x144x20
17 S0000089723 Поршень
18 S0000089724 Диаметр цилиндра уплотнение 125x150x25.4
19 S0000089725 Окольца 90x5.3
20 S0000089726 Диаметр цилиндра уплотнение 130x150x12
21 S0000089727 Стопорное кольцо
22 S0000089728 Экран
23 S0000089729 Гайка
24 S0000089730 Винт m8x14
25 S0000089731 Направляющая муфта
26 S0000089732 Стопорное кольцо
27 S0000089733 Oкольца 44.04x3.53
28 S0000089734 Шайба 27
29 S0000089735 Сливная пробка
30 S0000089736 Перекрытие
31 S0000089737 Oкольца 65x3.1
32 S0000089738 Балансировочный клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
