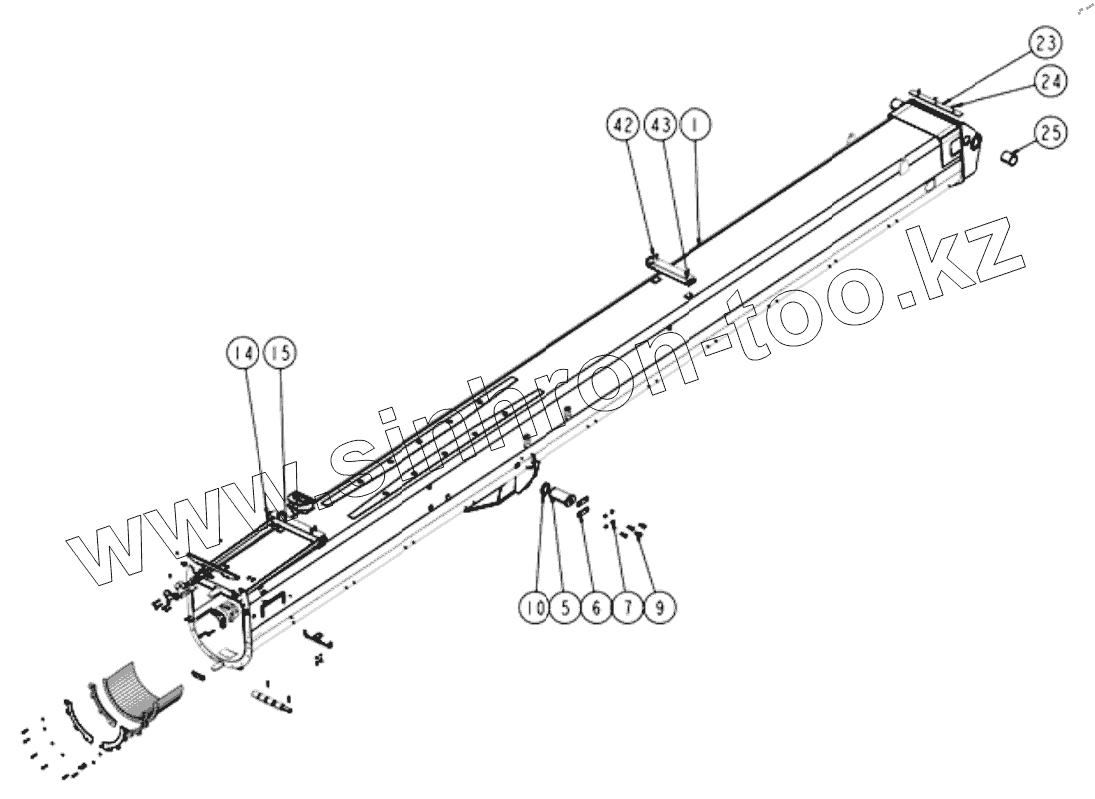

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902532 Основная стрела

Тип техники

Марка

Модель

Схема

1

5

6

7

9

10

14

15

23

24

25

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110902535		Основная структура стрелы
2	114003136		Ползунок
3	110902540		Экран
4	110901332		Экран
5	114000643		Вал
6	114000679		Монтажная плита вала
7	805338321		Washer
8	110901600		Ролик веревки
9	805000144		Bolt
10	114000675		Распорка
11	805000713		Болт M10x45
12	805300014		Шайба 10
13	805200048		Гайка М10
14	110901336		Изогнутая пластина
15	110901323		Ползунок
16	110901388		Прижимные канатный ролик
17	114100562		Распорка
18	805300113		Washer
19	805000045		Болт M12x40
20	805300018		Шайба 12
21	805200049		Гайка М12
22	805000023		Bolt
23	110901334		Ползунок
24	805100079		Винт м10x20
25	800500026		Bearing
26	114100560		Буксировочная стойка
27	805000175		Болт m12x22
28	114100567		Колесо
29	110902427		Прокладка
30	110700745		Вал
31	805600011		Pin 6.3x50
32	114002253		Ползунок
33	114002322		Экран
34	805300020		Шайба 12
35	805200069		Гайка М12
36	805048023		Болт m12x70 10.9
37	114000756		Болт
38	805200116		Nut
39	114002232		Ползунок
40	110902534		Экран
41	110502693		Болт
42	110902537		Ползунок
43	110902538		Изогнутая пластина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
