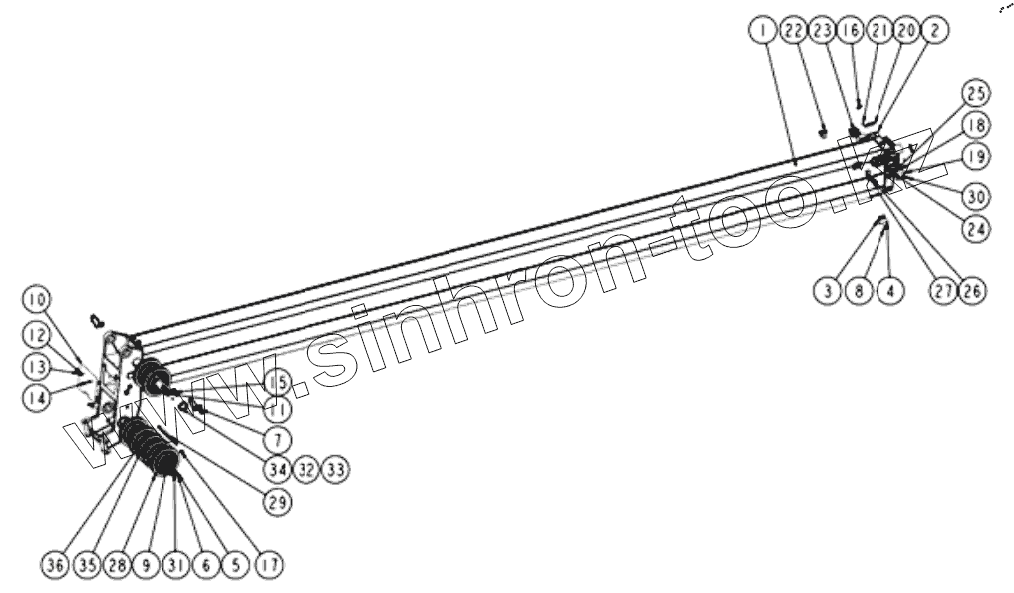

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902529 Пятая секция

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110902528		Пятая секция, структура
2	110901460		Ползунок
3	110901528		Прокладка
4	110901315		Ползунок
5	805300018		Шайба 12
6	805000048		Болт M12x35
7	110901443		Пластина
8	805100137		Screw
9	110902124		Вал
10	110901487		Перекрытие
11	110901445		Шпилька
12	805300069		Шайба 8
13	805300010		Шайба 8
14	805000033		Болт М8х16
15	110900697		Веревка файлы
16	111202575		Шпилька
17	130002695		Зажим кольцевой
18	114100847		Прокладка
19	110901420		Ползунок
20	114100841		Пластина
21	801100336		Масленка M10x1
22	110901432		Направляющая
23	114100846		Прокладка
24	110901520		Ползунок
25	805100068		Bolt M10x25
26	805100107		Bolt M8x25
27	805100187		Винт m8x50
28	110901317		Шкив в сборе
29	110900718		Канатный блок
30	805100047		Bolt
31	114100830		Пластина
32	110901414		Распорка
33	110901330		Распорка
34	110901289		Распорка
35	110900755		Канатный блок
36	110901574		Распорка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
