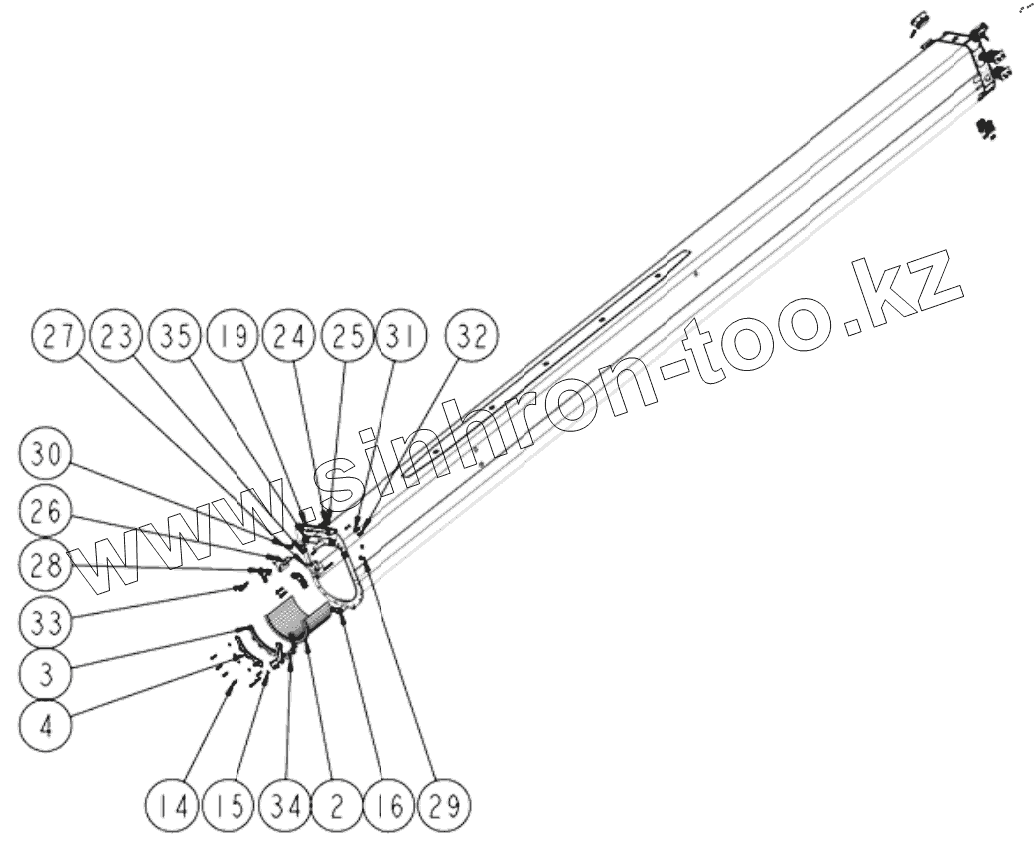

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902523 3-я секция стрелы

Тип техники

Марка

Модель

Схема

2

3

4

14

15

16

19

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110902525		3-я секция стрелы структура
2	114003136		Ползунок
3	110902526		Экран
4	110901433		Экран
5	110901604		Ползунок
6	114100706		Ползунок
7	114100661		Прокладка
8	805100137		Screw
9	805100107		Bolt M8x25
10	114100709		Шпилька
11	805400016		Backup Ring
12	114100715		Шкив в сборе
13	114100708		Рукава защитные
14	805000023		Bolt
15	805300018		Шайба 12
16	110902430		Прокладка
17	110901309		Ползунок
18	114100707		Прокладка
19	110901537		Ролик веревки
20	111202575		Шпилька
21	801100336		Масленка M10x1
22	114100714		Регулировочная шайба
23	805000713		Болт M10x45
24	805300014		Шайба 10
25	805200048		Гайка М10
26	114002220		Ползунок
27	114002218		Ползунок
28	114002322		Экран
29	114000756		Болт
30	805200116		Nut
31	805300020		Шайба 12
32	805200069		Гайка М12
33	805048023		Болт m12x70 10.9
34	110902522		Экран
35	110502693		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
