110902451 Обратный трубопровод и дренаж

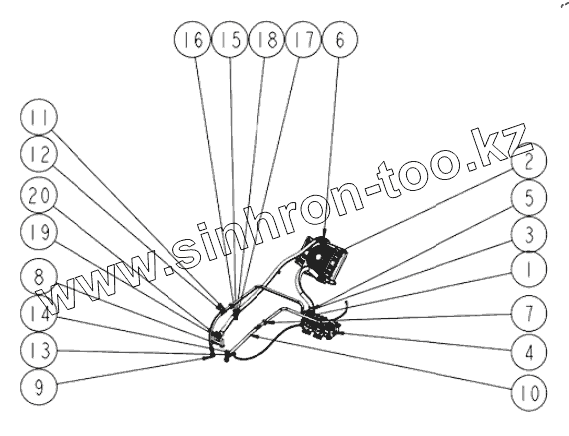

Каталог запасных частей к технике: XCMG XCT25L5_S. 110902451 Обратный трубопровод и дренаж
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
500KN, 500KSN (2013)
DT-140B (2010)
LW-166 (2008)
LW-541F (2010)
LW300FN (2013)
LW300KN (2013)
LW321F (2010)
QY25K (2010)
QY25K5-I (2009)
QY30K5-I (2009)
QY30KH (2009)
QY30KL (2009)
QY30KT5 (2009)
QY50K (2010)
QY50K (вариант) (2010)
QY65K (2010)
QY70K (2010)
QY70K (вариант) (2010)
WZ30-25 (2008)
WZ30-25 (англ.) (2008)
XCT25L4_S (2019)
XCT25L5_S (2019)
XE150D (2011)
XE230 (2011)
XE80 (2012)
XS143 (2017)
XS160 (XS190) (2010)
XSM218 (XSM220) (2010)
XSM218, XSM220 (2010)
XZ16K-XZ50K (2010)
XZ200 (2014)
XZ320 (2012)
XZ360E (2016)
XZ500 (2012)
XZ65K (2010)
XZ680A (2014)
YL16 (YL20) (2008)
YZC7 (2010)
ZL30BR (2014)
ZL30G (2008)
ZL30H (2012)
ZL50G (2008)
Автогрейдер-GR135 (2012)
ГНБ XZ-180 (2012)
Катки XD30, XD40 (2008)
Раб. оборуд. грейдеров GR (2010)
Схема
>
Не выбрано
110902735 Автокран
110900972 Опорно-поворотный подшипник
110902685 Поворотная платформа
110900976 Механизм поворота
803085389 Гидромотор
110902549 Стрела
110902532 Основная стрела
110902532 Основная стрела
110901388 Прижимные канатный ролик
110901389 Узел ролика
110902399 Вторая секция стрелы
110902523 3-я секция стрелы
110902523 3-я секция стрелы
114100715 Шкив в сборе
110902426 4-я секция
110902426 4-я секция
114100773 Шкив в сборе
114000497 Шкив в сборе
110902529 Пятая секция
110901317 Шкив в сборе
110902419 Выдвижной механизм
110902016 Направляющее колесо
110901397 Направляющая рама
114100927 Шкив
110902726 Кабина оператора
114000867 Кабина оператора в сборе
S0000031187 Стеклоочиститель в сборе
S0000031193 Раздвижная дверь в сборе
110902504 Подъёмный механизм
800363960 Редуктор лебедки
803081202 Двигатель
110902567 Вспомогательный подъемный механизм
800363960 Редуктор лебедки
803081202 Двигатель
110902350 Электрическая система автомобиля
110902355 Анемометр
110902356 Система ограничения грузового момента в сборе
110902358 Электрическая система кабины оператора
110902351 Левый контроллер в сборе
110902354 Левая панель управления
110902362 Панель управления в сборе
112106580 Правый контроллер в сборе
112106597 Приборный шкаф в сборе
112106597 Приборный шкаф в сборе
110902359 Система ограничения грузового момента в сборе
110902363 Электрическая система стрелы
110902365 Сертификация ЕАС дополнительный пакет ЕАС
110902367 Электрическая система поворотной платформы
110902368 Электрическая система гуська
110902388 Электрическая система гуська
114101154 Одинарный блок на оголовке стрелы, электрическая система
110902545 Гидравлическая система транспортного трубопровода
110902451 Обратный трубопровод и дренаж
110902447 Монтаж радиатора в сборе
803075680 Гидравлический масляный радиатор
110902470 Трубопровод механизма выдвижения
110902468 Монтажный узел телескопического регулирующего клапана
803074513 Телескопический регулирующий клапан
110902464 Монтажный узле балансировочного клапана гидроцилиндра подъема
803001981 Балансировочный клапан
110903169 Труба главной лебедки и поворотный механиз
110903169 Труба главной лебедки и поворотный механиз
110903198 Монтажный узел гидромотора основной лебедки
803087155 Балансировочный клапан
110902502 Поворотный буферный клапан, установка
803072538 Поворотный буферный клапан
110903170 Трубопровод вспомогательного подъема
803087155 Балансировочный клапан
110902457 Пилотные управляющие трубопроводы
110903172 Узел установки регулирующего клапана
803386207 Регулирующий клапан
110903051 Монтаж виртуальный стены в сборе
110902452 Переключающий клапан установка в сборе
110903171 Узел установки штекера
110901282 Гусек
110901274 Гусек в сборе
110900895 Шкив в сборе
114000254 Шкив в сборе
110902546 Телескопические цилиндры в сборе
110902548 Телескопические цилиндры II
110902547 Телескопические цилиндры I
114400624 Одинарный блок на оголовке стрелы
114000482 Шкив в сборе
110903067 Противовес
112106570 Установка для кондиционирования воздуха
114000824 Стреловой цилиндр
110902727 Капот
110902733 Капот
110900469 Канат и такелаж
110900474 Оснастка основной крюковой обоймы
110900473 Крепление вспомогательного крюка
110902075 Подъемный крюк
111201876 Подъемный крюк
110500003 Шкив в сборе
110900467 крюк на 3 тонны 3
112106860 Фиксирующие средства поворотного стола
137903282 Автокран шасси
137903282 Автокран шасси
137900125 Система рулевого управления
137902776 Кабина оператора
802149338 Левая кабина в сборе (узкая)
802149287 Стеклоочиститель и вспомогательные системы (узкий)
802149351 Монтажная система сидений (узкая)
802149373 Кондиционеры и вспомогательные системы
802149386 Интерьер и вспомогательные системы
802149388 Рулевое управление и аксессуары (узкий корпус)
802149390 Приборная панель и вспомогательная система (узкая)
802149391 Наружная отделка
802149441 Дверные и вспомогательные системы
802149338 Левая кабина в сборе (узкая)
137902800 Кронштейн стрелы
137902835 Гидравлическая система рулевого управления
137902831 Крепление радиатора
137902914 Глушитель монтаж
137902924 Крепление двигателя
137902924 Крепление двигателя
137902953 Капот в сборе
134701793 Левый обтекатель, установка
134701794 Планка правой боковой панели, установка
137902841 Установка коробки передач
137902841 Установка коробки передач
137902905 Поверхность для прохода в сборе
137902905 Поверхность для прохода в сборе
137902905 Поверхность для прохода в сборе
137902390 Выдвижение выносных опор в сборе
137902400 Выдвижение выносных опор
134702153 Опорная плита ноги в сборе
137902423 Воздушный резервуар в сборе
137902759 Третья ось в сборе
800356565 Приводной вал
92000084 Главный узел редуктора
94000032 Тормоз в сборе
93000066 Узел колеса редуктора
137800756 Задняя подвеска
137902763 Вторичный вал в сборе
800356197 Вторая ось (2-я ось)
93000066 Узел колеса редуктора
94000032 Тормоз в сборе
92000085 Главный узел редуктора
134701929 Крепежное приспособление для подъема крюка
137901939 Установка топливного бака
137902777 Маслонасосная установка
137902888 Установка трансмиссионного вала
134701716 Ватерпас
137902792 Пневматическая система трубопроводов
137902792 Пневматическая система трубопроводов
137902792 Пневматическая система трубопроводов
137902792 Пневматическая система трубопроводов
137800769 Система подачи мочевины
137900011 Передняя подвеска
137902764 Первая ось в сборе
800356574 Первая ось (1-я ось)
93000003 Ступица в сборе
137902790 Пневматический клапан установка
130300408 электромагнитный клапан в сборе
137902786 Установка педального реле
137902787 Установка педального реле II
137902788 Установка педального реле III
137902791 Ручной релейный клапан, установка
137902789 Электромагнитный клапан ABS, монтаж ABS
137900013 Монтаж шин
137902762 Система освещения шасси
137902778 Гидравлическая система трубопровод шасси в сборе
137902781 Трубопроводы утечки масла
137902779 Масляные трубопроводы давления
137902412 Трубопровод для клапана выносных опор
134702165 Трубопровод пятой выносной опоры
137902408 Установка внутреннего трубопровода выносных опор
134702023 Гидравлический бак в сборе
134701801 Установка воздушного фильтра
137900029 Горизонтальный цилиндр
134701955 Вертикальный цилиндр
134703066 Вертикальный передний цилиндр
134703065 Задний вертикальный цилиндр
134701791 Управления трансмиссией
137902823 Центральный шарнир
135200500 Установка запасной шины
134702137 Система управления выносных опор
134702902 Вспомогательное управление в сборе
137902761 Установка батарей
137902760 Установка батарей
137800525 Пятая выносная опора
137800526 База
134701949 Цилиндр пятой выносной опоры
134702803 Установка для кондиционирования воздуха
135202675 Монтаж кондиционера
137903261 Пластина шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации
Заводской номер детали
Название детали
1
110903041
Главный клапан, монтажный узлел
2
110902447
Монтаж радиатора в сборе
3
110902448
Бесшовная труба d30x3
4
110902449
Бесшовная труба d30x3
5
803380867
Шланг в сборе
6
803431642
Шланг в сборе
7
803108162
Pipe clip
8
803435473
Соединение
9
803435134
Шланг в сборе
10
803435134
Шланг в сборе
11
803103328
Cutting ring
12
803107911
Nut
13
803103351
CONNECTOR
14
803304262
Шланг в сборе
15
801905275
Фиксатор хомут
16
805300029
Шайба М6
17
805300030
Шайба М6
18
805000008
Болт М6х12
19
803436235
Соединение
20
803173684
CONNECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
