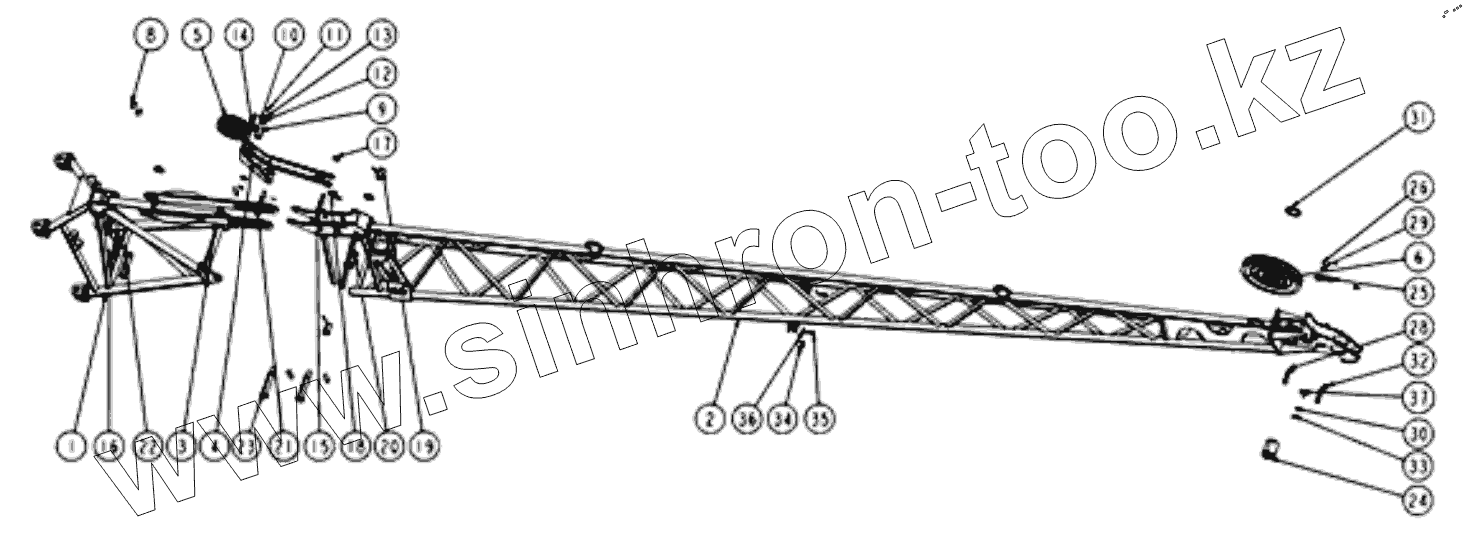

Каталог запасных частей к технике: XCMG XCT25L5_S. 110901274 Гусек в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

28

29

30

31

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110901266		Промежуточная часть
2	110900965		Конструкция гуська
3	110900920		Тяговый стержень
4	110900958		Рама шкива
5	110900895		Шкив в сборе
6	114000254		Шкив в сборе
8	130002693		Зажим
9	110900861		Вал
10	110900860		Экран
11	801100337		Oil Cup
12	805300027		Spring Washer
13	805000546		Болт m4x12
14	805600109		Pin B20x80
15	805600107		Pin 25x140
16	110202698		Изогнутая пластина
17	805300021		Шайба 24
18	805639367		Шпилька 6.3x63
19	114000215		Шпилька
20	805300047		Washer 36
21	114000201		Шпилька
22	114000196		Шпилька
23	114000214		Шпилька
24	110202780		Шпилька
25	114000198		Экран
26	805300014		Шайба 10
28	805600108		Pin B20x100
29	805300112		Шайба 20
30	805300030		Шайба М6
31	110901268		Рукава защитные
32	130002695		Зажим кольцевой
33	805000638		Болт m6x10
34	114000212		Колесо
35	805639058		Шпилька 12x60
36	805600001		Штифт
37	114100372		Опора
38	130002689		Зажим
39	110500856		Pin shaft
40	805011330		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
