Каталог запасных частей к технике: XCMG XCT25L4_S. 137903284 Автокран шасси

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

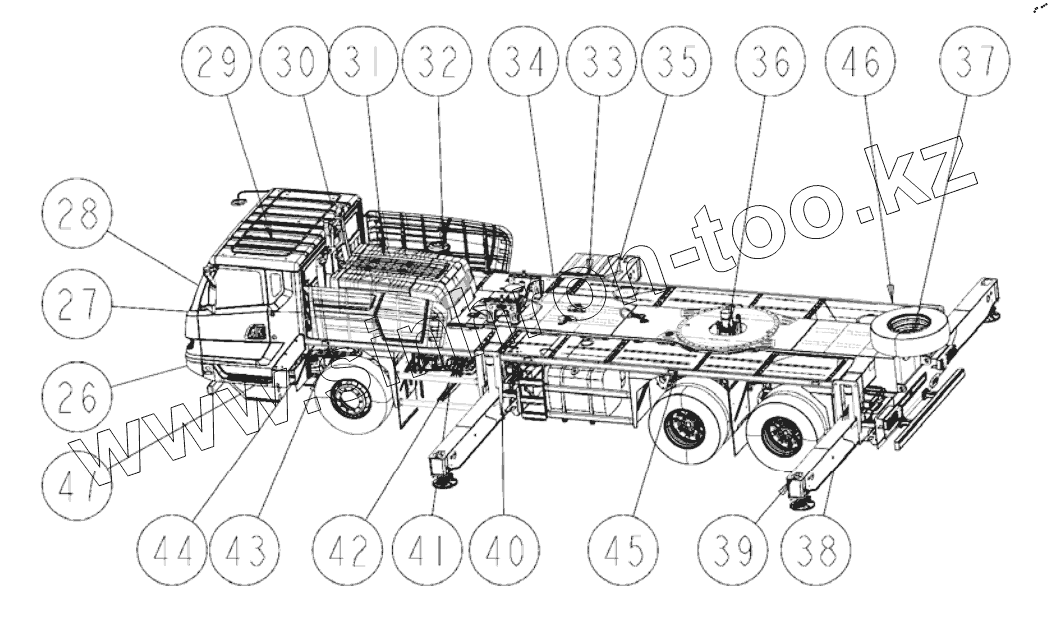

Позиция на иллюстрации Заводской номер детали Название детали
1 137902955 Система освещения шасси
2 137902739 Глушитель монтаж
3 137902504 Крепление радиатора
4 137903027 Гидравлическая система рулевого управления
5 137903112 Крепление двигателя
6 137903113 Установка коробки передач
7 137903023 Counterweight lifting cylinder
8 134701929 Крепежное приспособление для подъема крюка
9 137903271 Рама
10 137903077 Поверхность для прохода в сборе
11 137903017 Воздушный резервуар в сборе
12 137903080 Третья ось в сборе
13 137903012 Пневматический клапан установка
14 137903079 Вторичный вал в сборе
15 137903083 Установка трансмиссионного вала
16 137903145 Задняя подвеска
17 137901939 Установка топливного бака
18 134702025 Маслонасосная установка
19 134701716 Ватерпас
20 137903013 Пневматическая система трубопроводов
21 137902932 Установка жгута проводов
22 134701806 Система подачи мочевины
23 137903157 Передняя подвеска
24 137903078 Первая ось в сборе
25 137800755 Монтаж шин
26 134701949 Цилиндр пятой выносной опоры
27 134702803 Установка для кондиционирования воздуха
28 134701791 Управления трансмиссией
29 137902776 Кабина оператора
30 134701940 Кронштейн стрелы
31 137902953 Капот в сборе
32 134701801 Установка воздушного фильтра
33 137902761 Установка батарей
34 137900029 Горизонтальный цилиндр
35 134702023 Гидравлический бак в сборе
36 137902823 Центральный шарнир
37 135200500 Установка запасной шины
38 137902937 Вертикальный цилиндр
39 137902390 Выдвижение выносных опор, в сборе
40 137902949 Неподвижная выносная опора в сборе
41 134702137 Система управления выносных опор
42 137902957 Гидравлическая система трубопровод шасси в сборе
43 137903115 Система рулевого управления
44 137800525 Пятая выносная опора
45 137903141 Пластина шасси
46 135601627 Сопровождающие инструменты
47 137901849 Система нагрева охлаждающей жидкости
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
