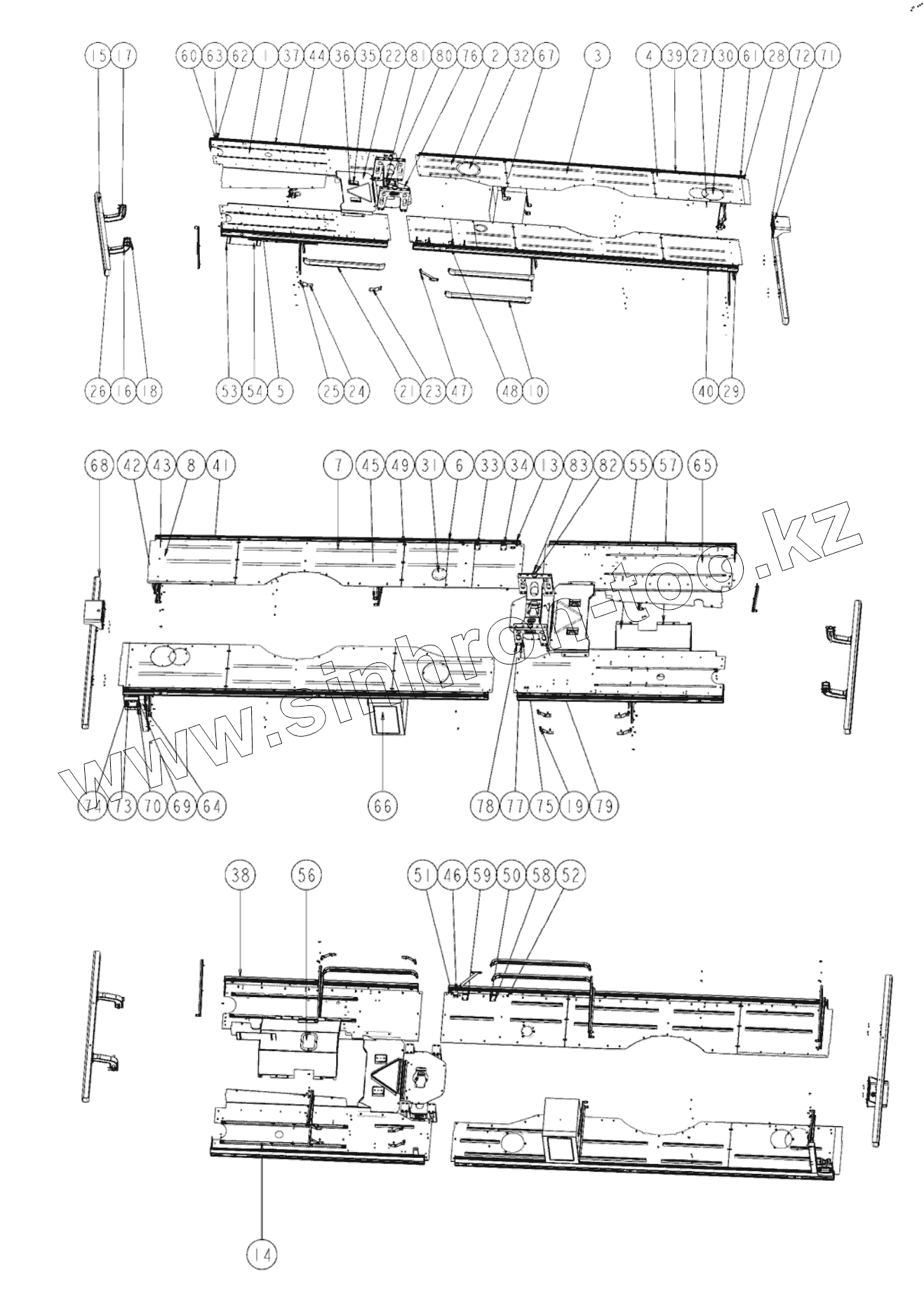

Каталог запасных частей к технике: XCMG XCT25L4_S. 137903077 Поверхность для прохода в сборе
1
2
3
4
5
6
7
8
10
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 137903050 | Поверхность для прохода | |
| 2 | 137903073 | Поверхность для прохода | |
| 3 | 137903035 | Поверхность для прохода | |
| 4 | 137903030 | Поверхность для прохода | |
| 5 | 137903053 | Левая передняя поверхность прохода | |
| 6 | 137903044 | Поверхность для прохода | |
| 7 | 137903031 | Поверхность для прохода | |
| 8 | 137903033 | Поверхность для прохода | |
| 10 | 137600421 | Левая задняя защитная рейка | |
| 13 | 130001084 | Ручка - база с щелью | |
| 14 | 134702585 | Стальной швеллер | |
| 15 | 137500196 | Защитные балки | |
| 16 | 137800116 | Опора | |
| 17 | 134906327 | Защелка замка | |
| 18 | 137800130 | Зажим пружины | |
| 19 | 134702323 | Опора | |
| 21 | 134702253 | Ограда | |
| 22 | 137903071 | Крышка коробки передач | |
| 23 | 801541159 | Т-образный болт | |
| 24 | 805203166 | Гайка m8 | |
| 25 | 805004521 | Болт m8x20 | |
| 26 | 805004534 | Болт m10x25 | |
| 27 | 805004518 | Болт m6x20 | |
| 28 | 134702241 | Заглушка | |
| 29 | 134702240 | Пластина | |
| 30 | 134702302 | Круговая пластина | |
| 31 | 130304531 | Перекрытие | |
| 32 | 134702579 | Круговая пластина | |
| 33 | 805100291 | Винт m10x65 | |
| 34 | 805300017 | Шайба 10 | |
| 35 | 801541641 | Рукоятка в сборе | |
| 36 | 805004578 | Болт m6x12 | |
| 37 | 137903042 | Вай вдоль | |
| 38 | 137903040 | Вай вдоль | |
| 39 | 137903034 | Вай вдоль | |
| 40 | 137903029 | Вай вдоль | |
| 41 | 805300117 | Шайба 8 | |
| 42 | 137902428 | Опора | |
| 43 | 137902439 | Опора | |
| 44 | 137902437 | Опора | |
| 45 | 805004520 | Болт m8x15 | |
| 46 | 135201714 | Опора | |
| 47 | 134906089 | Соединительный уголок | |
| 48 | 130103382 | Опора | |
| 49 | 805004522 | Болт m8x25 | |
| 50 | 805300069 | Шайба 8 | |
| 51 | 805300014 | Шайба 10 | |
| 52 | 805200048 | Гайка М10 | |
| 53 | 134904918 | Звукоизоляционная прокладка | |
| 54 | 134904919 | Звукоизоляционная и виброизоляционная прокладка | |
| 55 | 137903036 | Звуконепроницаемое покрытие | |
| 56 | 137901847 | Перекрытие | |
| 57 | 137502004 | Т-образный болт | |
| 58 | 805300010 | Шайба 8 | |
| 59 | 805200045 | Гайка М8 | |
| 60 | 805100478 | Винт m6x25 | |
| 61 | 805300083 | Шайба | |
| 62 | 805300030 | Шайба М6 | |
| 63 | 805200053 | Гайка М6 | |
| 64 | 137903072 | Уплотнительная пластинка | |
| 65 | 137903051 | Левая передняя поверхность прохода | |
| 66 | 137903076 | Правая панель инструментов | |
| 67 | 137601831 | Опора | |
| 68 | 137902226 | Защитные балки | |
| 69 | 137903045 | Кожух выносной опорыii | |
| 70 | 144600874 | Плафон рабочего освещения | |
| 71 | 137903055 | Кронштейн запасного колеса | |
| 72 | 805004617 | Болт m12x25 | |
| 73 | 860118482 | Болт m6x15 | |
| 74 | 805135720 | M6 гайка (dacromet) | |
| 75 | 137903074 | Опора подъема противовеса | |
| 76 | 137903056 | Перекрытие | |
| 77 | 805338280 | WASHER 12 | |
| 78 | 805338261 | Spring Washer | |
| 79 | 805046482 | BOLT | |
| 80 | 805338263 | Spring Washer | |
| 81 | 805006280 | Bolt | |
| 82 | 805338273 | Washer | |
| 83 | 805004813 | Болт m16x80 10.9 | |
| 99 | 137902459 | Брызговик | |
| 100 | 137902441 | Трап | |
| 101 | 137902462 | Брызговик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
