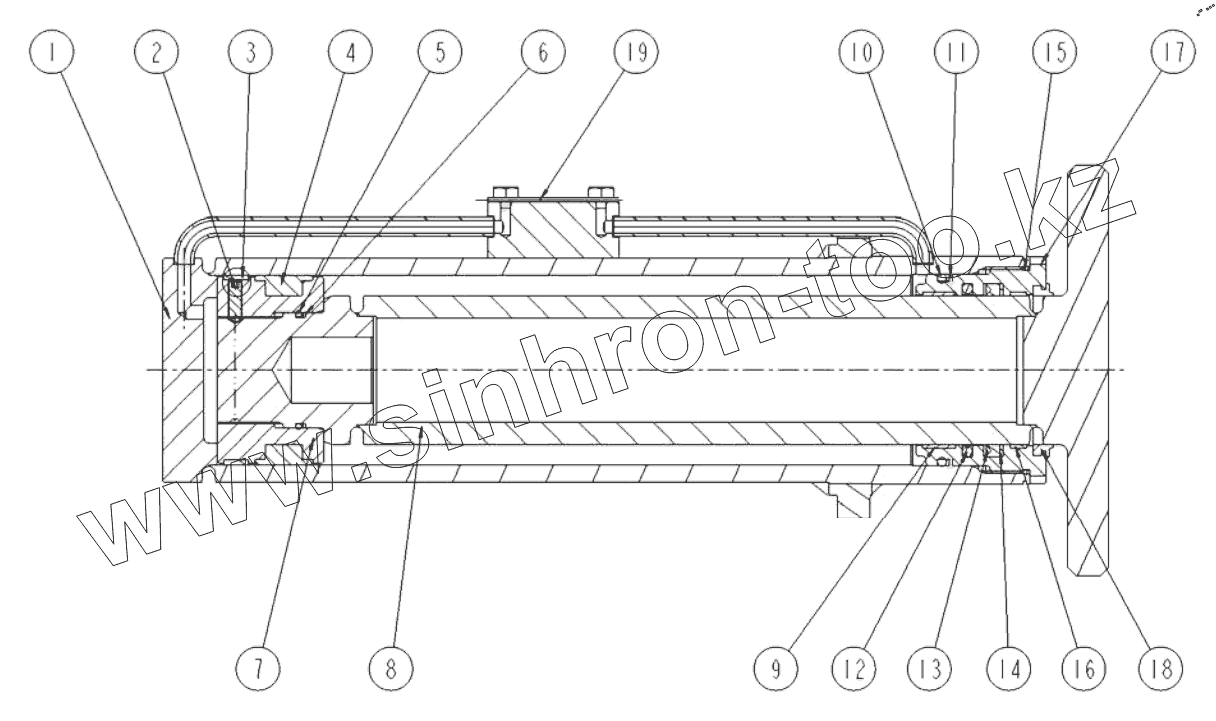

Каталог запасных частей к технике: XCMG XCT25L4_S. 137903023 Цилиндр для подъема противовеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	910123881		Цилиндр
2	805104508		Винт m8x25
3	803402540		Опорное кольцо
4	803198793		Диаметр цилиндра уплотнение 90x115x22.4
5	803305233		Oкольца 65x3.55
6	803402543		Стопорное кольцо
7	910123882		Поршень
8	910123883		Шток
9	803381791		Опорное кольцо 95x90x20
10	803398360		Oкольца 106x5.3
11	803438683		Стопорное кольцо
12	803197795		Уплотнение 90x6.3
13	803373455		Уплотнения валов
14	803196578		Стопорное кольцо
15	803183925		Oкольца 125x3.1
16	803391022		Опорное кольцо 95x90x9.7
17	910123893		Направляющая муфта
18	803438682		Пылезащитное кольцо
19	910124766		Полиуретановый коврик

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
