Каталог запасных частей к технике: XCMG XCT25L4_S. 137903014 Соединение пневматических труб

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано 110902737 Автокран 110900972 Опорно-поворотный подшипник 110903060 Поворотная платформа 110900976 Механизм поворота 803085389 Гидромотор 110902552 Стрела 110902511 Основная стрела в сборе 110900540 Прижимные канатный ролик 110900533 Узел ролика 110902406 Вторая секция стрелы в сборе 110902406 Вторая секция стрелы в сборе 114100715 Шкив в сборе 110902389 3-я Секция стрелы в сборе 110902389 3-я Секция стрелы в сборе 110900671 Шкив в сборе 110900686 Шкив в сборе 110902415 4-я секция стрелы в сборе 110900466 Шкив в сборе 110902401 Выдвижной механизм 110900806 Направляющее колесо в сборе 110902726 Кабина оператора 114000867 Кабина оператора в сборе S0000031187 Стеклоочиститель в сборе S0000031193 Раздвижная дверь в сборе 110902504 Подъёмный механизм 800363960 Редуктор лебедки 803081202 Двигатель 110902567 Вспомогательный подъемный механизм 800363960 Редуктор лебедки 803081202 Двигатель 110902372 Электрическая система автомобиля 110902363 Электрическая система стрелы 110902365 Сертификация EAC дополнительный пакет EAC 110902368 Вспомогательный рычаг электрический 110902371 Электрическая система поворотной платформы 110902376 Система ограничения грузового момента в сборе 110902380 Система ограничения грузового момента в сборе 110902385 Электрическая система кабины оператора 110902351 Левый контроллер в сборе 110902354 Левая панель управления 110902362 Панель управления в сборе 110902382 Приборный шкаф в сборе 110902379 Приборный шкаф 110902383 Правый контроллер в сборе 110902384 Правая панель управления 110902388 Вспомогательный рычаг электрический 110902553 Анемометр (опция) 114101154 Одинарный блок на оголовке стрелы, электрическая система 110902544 Гидравлическая система транспортного трубопровода 110902451 Обратный трубопровод и дренаж 110902447 Монтаж радиатора в сборе 803075680 Гидравлический масляный радиатор 803087155 Балансировочный клапан 110902502 Поворотный буферный клапан, установка 803072538 Поворотный буферный клапан 803087155 Балансировочный клапан 110902457 Пилотные управляющие трубопроводы 803386207 Регулирующий клапан 110902452 Переключающий клапан установка в сборе 803084853 Клапан 110902459 Трубопровод механизма выдвижения 110902464 Монтажный узле балансировочного клапана гидроцилиндра подъема 803001981 Балансировочный клапан 110902502 Поворотный буферный клапан, установка 110901282 Вспомогательный подъемный рычаг 110901274 Узел вспомогательного рычага в сборе 110900895 Шкив в сборе 114000254 Шкив в сборе 110902346 Телескопические цилиндры 110901000 Одинарный блок на оголовке стрелы 110900466 Шкив в сборе 110902698 Противовес 112106570 Установка для кондиционирования воздуха 114000824 Стреловой цилиндр 110902727 Капот 110902733 Капот 110900469 Канат и такелаж 110900474 Оснастка основной крюковой обоймы 110900473 Крепление вспомогательного крюка 110902075 Подъемный крюк 111201876 Подъемный крюк 110900467 Крюк на 3 тонны 112106860 Фиксирующие средства поворотного стола 137903284 Автокран шасси 137903284 Автокран шасси 137902955 Система освещения шасси 137902739 Глушитель монтаж 137902504 Крепление радиатора 137903027 Гидравлическая система рулевого управления 137903112 Крепление двигателя 137903113 Установка коробки передач 137903023 Цилиндр для подъема противовеса 134701929 Крепежное приспособление для подъема крюка 137800959 Стопорный штифт крюка 137903077 Поверхность для прохода в сборе 137903017 Воздушный резервуар в сборе 137903080 Третья ось в сборе 137903012 Пневматический клапан установка 137902789 Электромагнитный клапан ABS, монтаж ABS 130300408 Электромагнитный клапан в сборе 137902786 Установка педального реле 137902787 Установка педального реле II 137902788 Установка педального реле III 137902791 Ручной релейный клапан, установка 137903079 Вторичный вал в сборе 137903083 Установка трансмиссионного вала 137903145 Задняя подвеска 137903144 Лист рессоры в сборе 137901939 Установка топливного бака 134702025 Маслонасосная установка 134701716 Ватерпас 137903013 Пневматическая система трубопроводов 137903013 Пневматическая система трубопроводов 137903013 Пневматическая система трубопроводов 137903013 Пневматическая система трубопроводов 137903014 Соединение пневматических труб 137902932 Установка жгута проводов 134701806 Система подачи мочевины 137903157 Передняя подвеска 137903078 Первая ось в сборе 137800755 Монтаж шин 134701949 Цилиндр пятой выносной опоры 134702803 Установка для кондиционирования воздуха 135202675 Монтаж кондиционера 134701791 Управления трансмиссией 137902776 Кабина оператора 802149338 Левая кабина в сборе (узкий кузов) 802149287 Стеклоочиститель и вспомогательные системы (узкий) 802149351 Монтажная система сидений (узкая) 802149373 Кондиционеры и вспомогательные системы 802149386 Интерьер и вспомогательные системы 802149388 Рулевое управление и аксессуары (узкий корпус) 802149390 Приборная панель и вспомогательная система (узкая) 802149391 Наружная отделка 802149441 Дверные и вспомогательные системы 802149338 Левая кабина в сборе 134701940 Кронштейн стрелы 137902953 Капот в сборе 134701793 Левый обтекатель, установка 134701794 Планка правой боковой панели, установка 134701801 Установка воздушного фильтра 137902761 Установка батарей 137902760 Установка батарей 137900029 Горизонтальный цилиндр 134702023 Гидравлический бак в сборе 137902823 Центральный шарнир 135200500 Установка запасной шины 137902937 Вертикальный цилиндр 134703065 Задний вертикальный цилиндр 137902390 Выдвижение выносных опор в сборе 137902400 Выдвижение выносных опор 134702153 Опорная плита ноги в сборе 134702137 Система управления выносных опор 137902957 Гидравлическая система трубопровод шасси в сборе 137902960 Трубопроводы утечки масла 137902987 Масляные трубопроводы давления 137902974 Трубопровод для клапана выносных опор 137902997 Трубопровод пятой выносной опоры 137902408 Установка внутреннего трубопровода выносных опор 137903001 Трубопровод для подъема противовеса 137903115 Система рулевого управления 137800525 Пятая выносная опора 137800526 Основание 137903141 Пластина шасси 137901849 Система нагрева охлаждающей жидкости

1

2

3

4

5

6

7

8

9

10

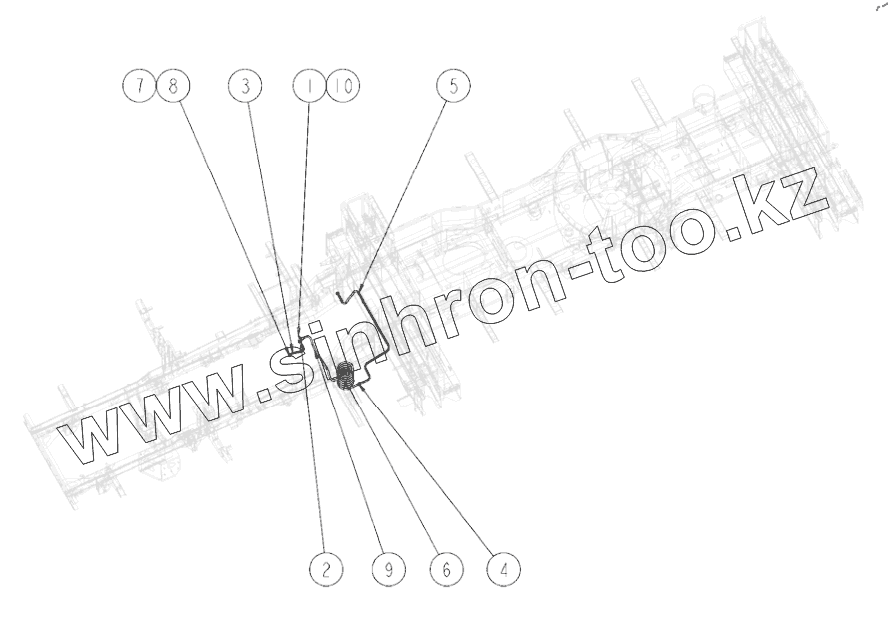

Позиция на иллюстрации	Заводской номер детали		Название детали
1	137401747		Соединительная пластина
2	803275958		Соединитель l18
3	137903015		Бесшовная труба d18x1.5
4	800937400		Спиральношовная стальная труба
5	137903016		Бесшовная труба d18x1.5
6	803108117		Хомут для труб
7	803389465		Зажимное устройство l18
8	805238962		Гайка l18
9	803275965		Пневматические тормозные шланги в сборе
10	805234267		Гайка m26x1.5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
