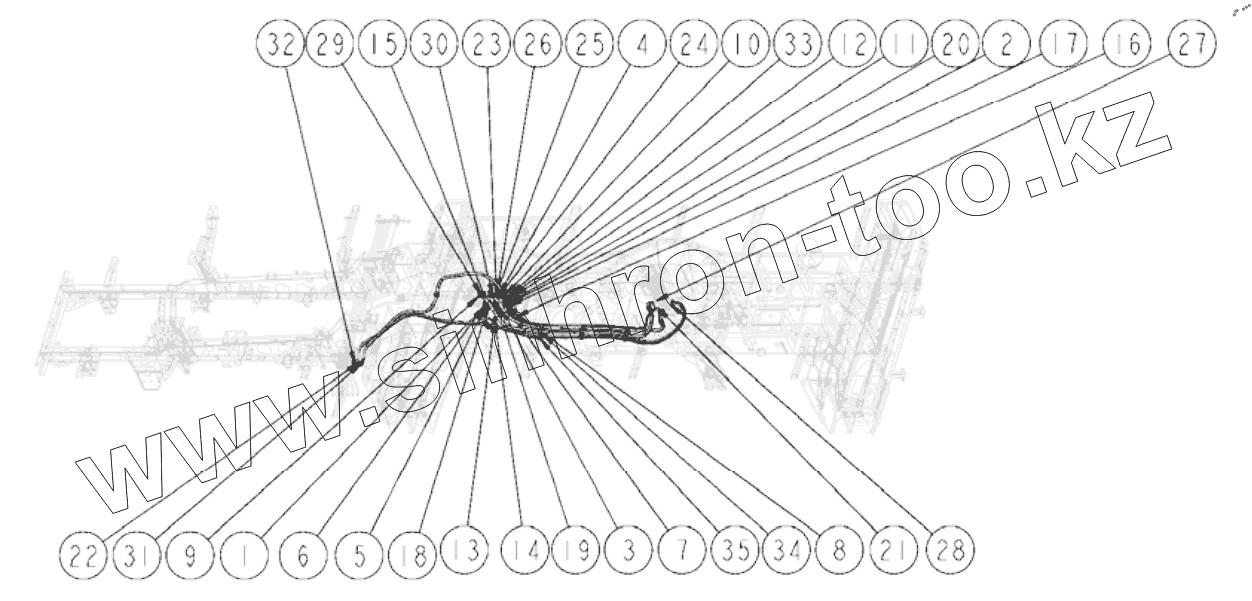

Каталог запасных частей к технике: XCMG XCT25L4_S. 137902987 Масляные трубопроводы давления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 134702226 Фланец в сборе
2 134702187 Фланец в сборе
3 137902805 Всасывающий фланец в сборе
4 134702174 Всасывающий фланец в сбореii
5 805300018 Шайба 12
6 805000048 Болт M12x35
7 805300014 Шайба 10
8 805000062 Болт М10х35
9 803383568 Фланец в сборе
10 803103290 Фланец
11 803103291 Фланцевые соединения
12 134702234 Шланг низкого давления d76x90-300
13 801900063 Зажим для шланга
14 134702216 Шланг низкого давления d51x64-260
15 801900068 Хомут ф51-ф70
16 134702444 Шланг низкого давления d45x57-280
17 801900051 Зажим для шланга
18 803382852 Уплотнительное кольцо
19 803192095 Уплотнительное кольцо
20 803176957 Уплотнительное кольцо
21 803103341 CONNECTOR
22 803103340 CONNECTOR
23 805300017 Шайба 10
24 805000713 Болт M10x45
25 805200048 Гайка М10
26 805000043 Болт М10х30
27 803436172 Фланец
28 803436171 Фланец
29 803161920 Шланг в сборе
30 803161920 Шланг в сборе
31 803184607 Шланг в сборе
32 803305181 Шланг в сборе
33 803190811 Hose ass'y
34 803108162 Pipe clip
35 803108020 Хомут для труб
36 801900105 Гибкий хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
