Каталог запасных частей к технике: XCMG XCT25L4_S. 137902974 Трубопровод для клапана выносных опор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

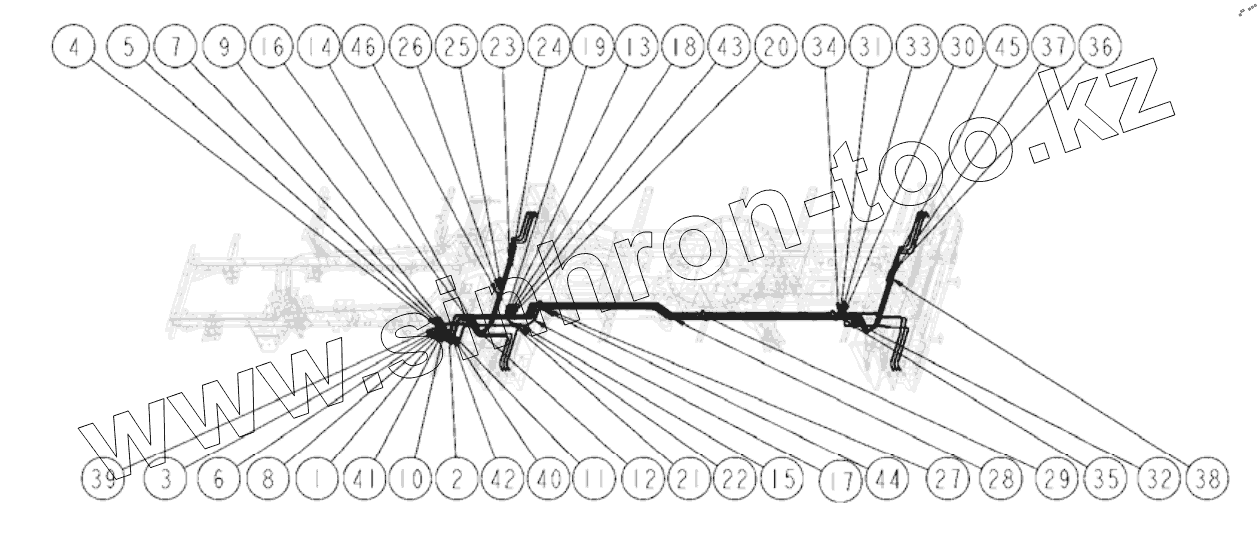

Позиция на иллюстрации Заводской номер детали Название детали
1 803104916 Соединение
2 803103340 CONNECTOR
3 137902985 Бесшовная труба d12x1,5
4 137902989 Бесшовная труба d12x1,5
5 137902994 Бесшовная труба d12x1,5
6 137902992 Бесшовная труба d12x1,5
7 137902988 Бесшовная труба d12x1,5
8 137902986 Бесшовная труба d12x1,5
9 137902980 Бесшовная труба d12x1,5
10 137902958 Бесшовная труба d12x1,5
11 137902991 Бесшовная труба d18x2
12 803105184 Соединение
13 803384106 Соединитель
14 137902995 Бесшовная труба d18x2
15 803110004 Соединение
16 137902969 Бесшовная труба d18x2
17 137902973 Бесшовная труба d18x2
18 137902975 Бесшовная труба d12x1,5
19 137902993 Бесшовная труба d12x1,5
20 137902964 Бесшовная труба d12x 1,5
21 137902996 Бесшовная труба d12x1,5
22 137902981 Бесшовная труба d12x1,5
23 803107522 Соединитель
24 137902984 Бесшовная труба d12x1,5
25 137902983 Бесшовная труба d12x1,5
26 137902962 Бесшовная труба d12x1,5
27 803105330 Fitting
28 137902982 Бесшовная труба d12x1,5
29 137902970 Бесшовная труба d12x1,5
30 137902968 Бесшовная труба d12x1,5
31 137902979 Бесшовная труба d12x1,5
32 137903000 Бесшовная труба d12x1,5
33 137902972 Бесшовная труба d12x1,5
34 137902963 Бесшовная труба d12x1,5
35 137902961 Бесшовная труба d12x1,5
36 137902977 Бесшовная труба d12x1,5
37 137902990 Бесшовная труба d12x1,5
38 137902978 Бесшовная труба d12x1,5
39 803105530 Зажимное устройство
40 803104945 Зажимное устройство
41 803105529 Гайка
42 803107910 Гайка
43 803108158 Хомут для труб
44 803108050 Pipe Clipe
45 803108160 Хомут для труб
46 803108037 Хомут для труб
