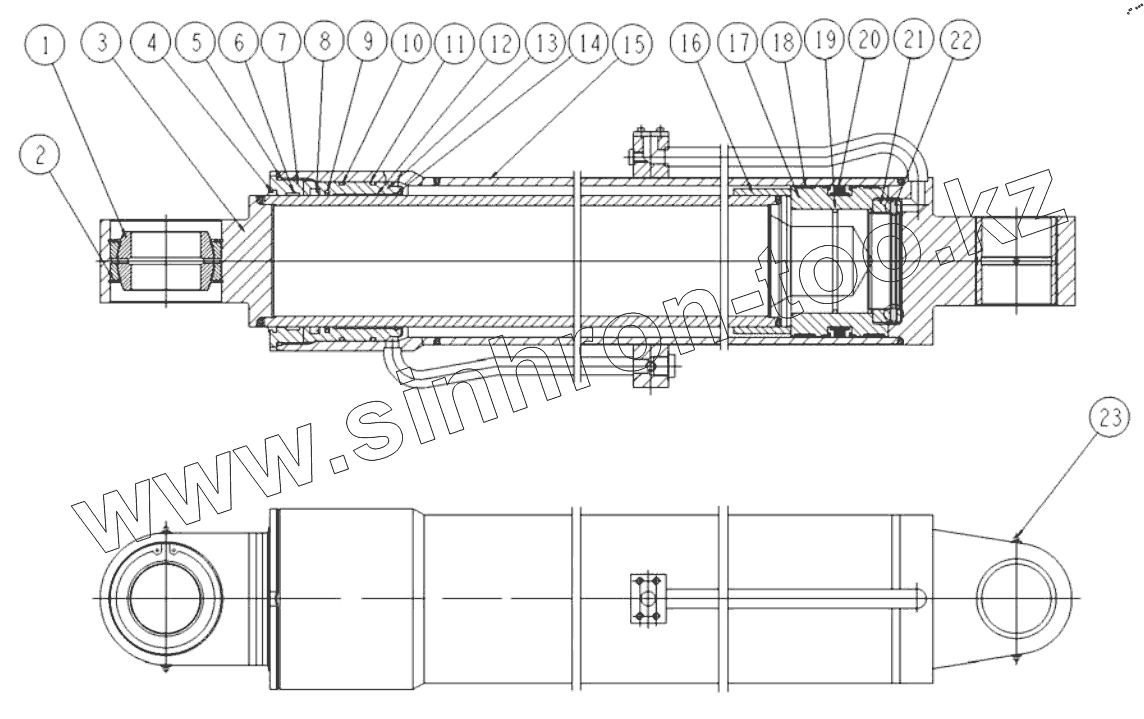

Каталог запасных частей к технике: XCMG XCT25L4_S. 114000824 Стреловой цилиндр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	S0000102233		Подшипники скольжения
2	S0000102234		Стопорное кольцо 160
3	S0000102235		Шток
4	S0000102236		Пылезащитное кольцо
5	S0000102237		Oкольца 236x5.3
6	S0000102238		Опорное кольцо
7	S0000102239		Втулка сальника
8	S0000102240		Уплотнения валов
9	S0000102241		Уплотнение 190x6.3
10	S0000102242		Oкольца 230x5.7
11	S0000102243		Oкольца 230x5.8
12	S0000102244		Сухой подшипник
13	S0000102245		Направляющая муфта
14	S0000102246		Стальное проволочное кольцо
15	S0000102247		Цилиндр
16	S0000102248		Распорка
17	S0000102249		Поршень
18	S0000102250		Опорное кольцо
19	S0000102251		Oкольца 150x5.7
20	S0000102252		Диаметр цилиндра уплотнение 190x220x35.4
21	S0000102253		Гайка
22	S0000102254		Стопорный винт m10x20
23	S0000102255		Маслёнка m10x1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
