Каталог запасных частей к технике: XCMG XCT25L4_S. 110902737 Автокран

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

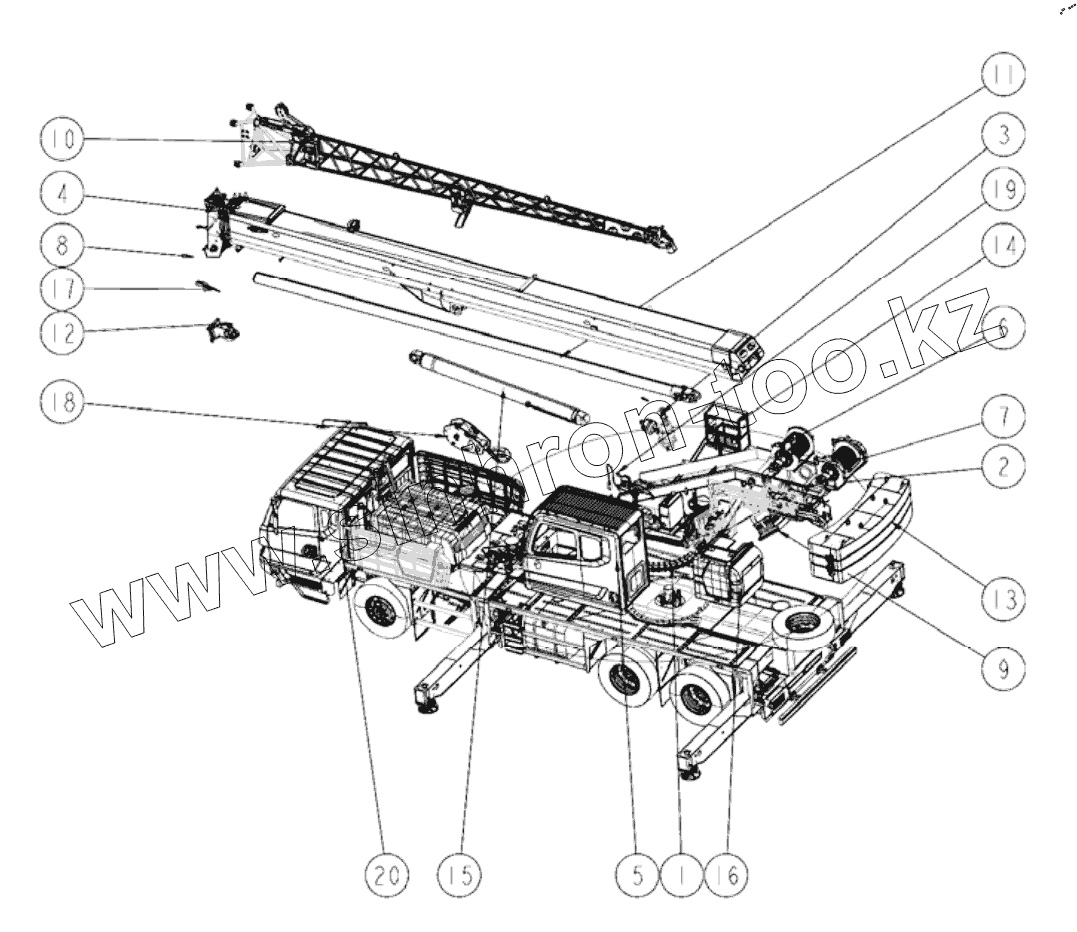

Позиция на иллюстрации	Заводской номер детали		Название детали
1	110900972		Опорно-поворотный подшипник
2	110903060		Поворотная платформа
3	110900976		Механизм поворота
4	110902552		Стрела
5	110902726		Кабина оператора
6	110902504		Подъёмный механизм
7	110902567		Вспомогательный подъемный механизм
8	110902372		Электрическая система автомобиля
9	110902544		Гидравлическая система транспортного трубопровода
10	110901282		Гусек
11	110902346		Телескопические цилиндры
12	110901000		Одинарный блок на оголовке стрелы
13	110902698		Противовес
14	112106570		Установка для кондиционирования воздуха
15	114000824		Стреловой цилиндр
16	110902727		Капот
17	110900469		Канат и такелаж
18	110902075		Подъемный крюк
19	112106860		Фиксирующие средства поворотного стола
20	137903284		Автокран шасси

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
