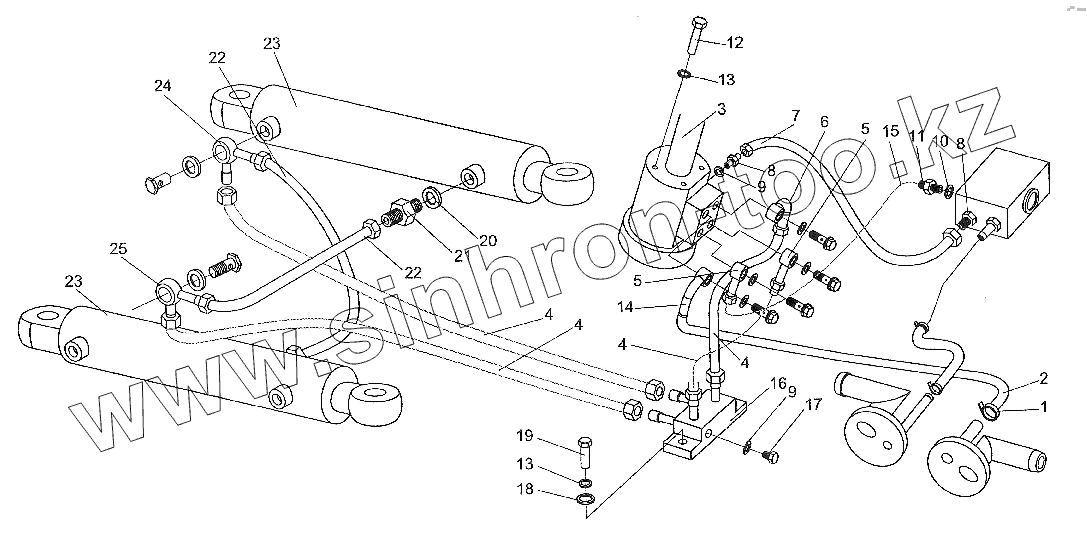

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Steering Hydraulic System
1
2
3
4
4
4
4
5
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZBJ15001-87 | Хомут d20 | |
| 2 | ZL20A.13-4 | Pipe | |
| 3 | BZZ5-320/FK | Блок управления | |
| 4 | WZ30.9.2.2A | Hose 13II | |
| 5 | ZL20A.13.10 | Tube | |
| 6 | ZL20A.13.il | Tube | |
| 7 | WZ30.9.2.4A | Hose 8II-850 | |
| 8 | ZL20A.16-12 | Joint | |
| 9 | JB982-77 | Шайба | |
| 10 | JB982-77 | Шайба | |
| 11 | ZL20A.16-11 | Joint | |
| 12 | GB5783-86 | Болт | |
| 13 | GB93-87 | Шайба 12 | |
| 14 | ZL20A.13.9 | Tube | |
| 15 | WZ30.9.2.5 | Шланг 13II-850 | |
| 16 | WZ30.9.2.1.1 | Соединительный блок | |
| 17 | WZ30.9.2.1-2 | Заглушка | |
| 18 | GB95-85 | Шайба | |
| 19 | GB5781-86 | Болт | |
| 20 | JB982-77 | Шайба | |
| 21 | ZL20A.13.1 | Joint | |
| 22 | WZ30.9.2.3 | Шланг 13II-600 | |
| 23 | ZL20-ZX-00 | Рулевой гидроцилиндр | |
| 24 | ZL20A.13.2A | Tee Tube | |
| 25 | ZL20A.13.1A | Tee Tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
