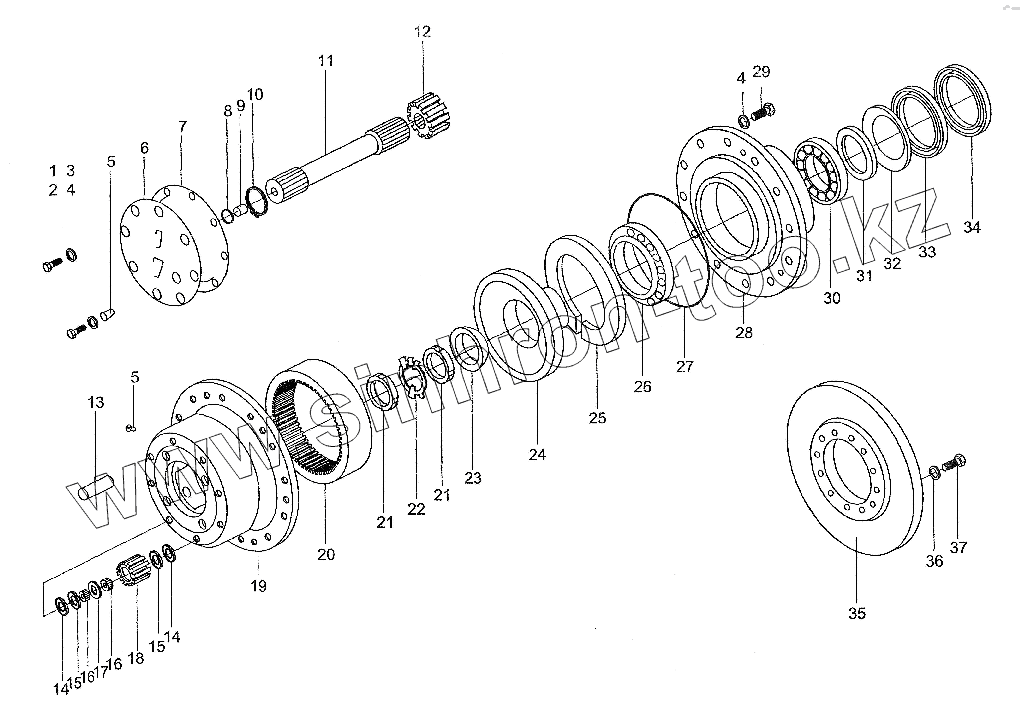

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Planetary Reductor Assy
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5786-86 | Болт М12х1,25х30 | |
| 2 | GB5786-86 | Болт М12х1,25х30 | |
| 3 | GB93-87 | Шайба 12 | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | Q61716 | Штепсель | |
| 6 | ZL30.2.3-7 | Крышка | |
| 7 | ZCL25.2.3-5 | Seal Gasket | |
| 8 | ZCL25.2.3-11 | Gasket | |
| 9 | ZCL25.2.3-12 | Adjusting Pin | |
| 10 | GB894.1-86 | Пружинный зажим | |
| 11 | ZL30.2.3-6 | Полувал | |
| 12 | ZL30-62015 | Центральная шестерня | |
| 13 | ZCL25.2.3-7A | Assembly | |
| 14 | ZL30-42008 | Прокладка планетарной шестерни | |
| 15 | ZL30-62009 | Прокладка планетарной шестерни | |
| 16 | GB309-89 | Ролик 4x23.8 | |
| 17 | ZL30-62010 | Промежуточное кольцо | |
| 18 | ZL3 0-62005 | Planet Gear | |
| 19 | ZL30-22004 | Планетарная ступица | |
| 20 | ZL30.2.3-3 | Зубчатое кольцо | |
| 21 | ZL30-62016 | Крепежная гайка | |
| 22 | GB858-88 | Стопорная шайба | |
| 23 | ZCL25.2.3-16 | Taper | |
| 24 | ZL30-62003 | Внутреннее зубчатое кольцо | |
| 25 | ZL30E.2.4-1 | Ring | |
| 26 | GB297-84 | Конический роликоподшипник | |
| 27 | ZL30-02001 | Герметическое кольцо 335x8.6 | |
| 28 | ZL3 0-22002 | Wheel Hub | |
| 29 | GB5783-86 | Болт | |
| 30 | GB297-84 | Конический роликоподшипник | |
| 31 | ZL30.2.2-3 | Шайба | |
| 32 | ZCL25.2.3-20 | Ring | |
| 33 | HG4-692-67 | Seal | |
| 34 | HG4-692-67 | Seal | |
| 35 | ZL30.2.3-9 | Тормозной диск | |
| 36 | GB93-87 | Шайба 12 | |
| 37 | GB70-85 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
