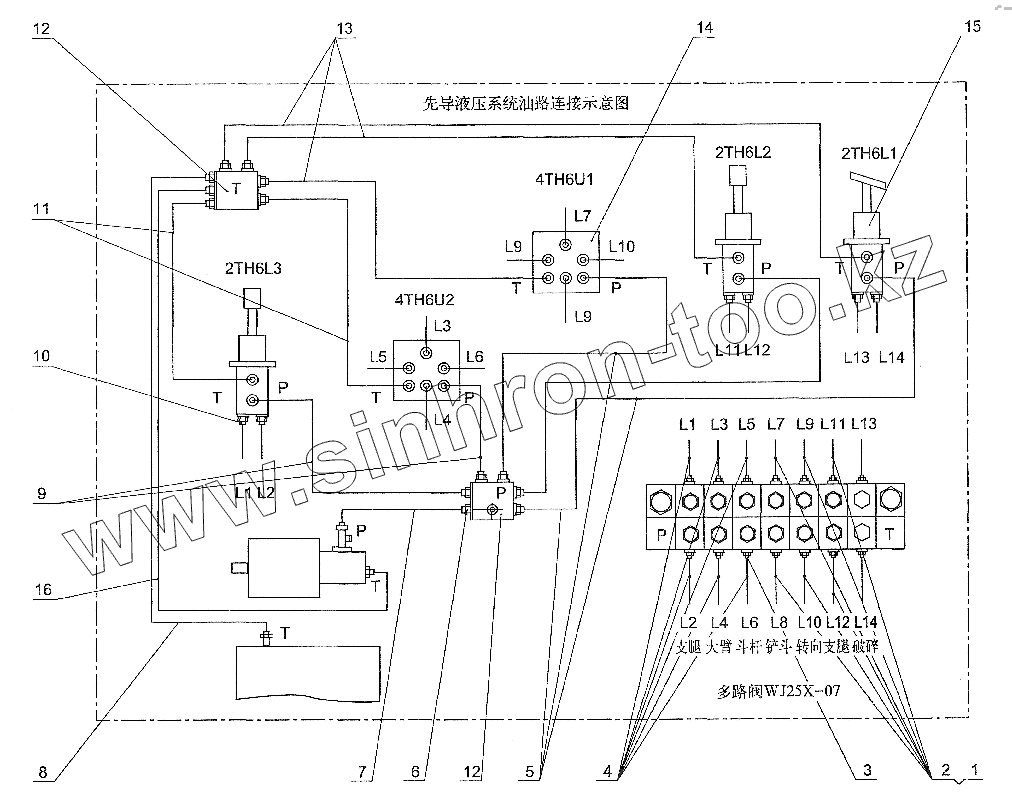

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Pilot Hydraulic System
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JB982-77 | Шайба | |
| 2 | WZ30.9.3.4.1 | Шланг 6I | |
| 3 | WZ30.9.3.4-2 | Соединительная втулка | |
| 4 | WZ30.9.3.4.3 | Шланг 6I | |
| 5 | WZ30.9.3.4-4 | Шланг 6I-1400 | |
| 6 | WZ30.9.3.4-6 | Соединительная втулка | |
| 7 | WZ30.9.3.4.7A | Hose 8I -2200 | |
| 8 | WZ30.9.3.4.8A | Hose 8I -2800 | |
| 9 | WZ30.9.3.4.10A | Hose 6I | |
| 10 | WZ30.9.3.4-11 | Соединительная втулка | |
| 11 | WZ30.9.3.4.12A | Hose 6I-500 | |
| 12 | WZ30.9.3.4.13A | Block | |
| 13 | WZ30.9.3.4.14A | Hose 6I-1200 | |
| 14 | 4TH6U | Клапан с гидроусилителем | |
| 15 | 2TH6L | Клапан с гидроусилителем | |
| 16 | WZ30.9.3.4.16A | Hose 6I-1200 | |
| 17 | WZ30.09.03.04.15 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
