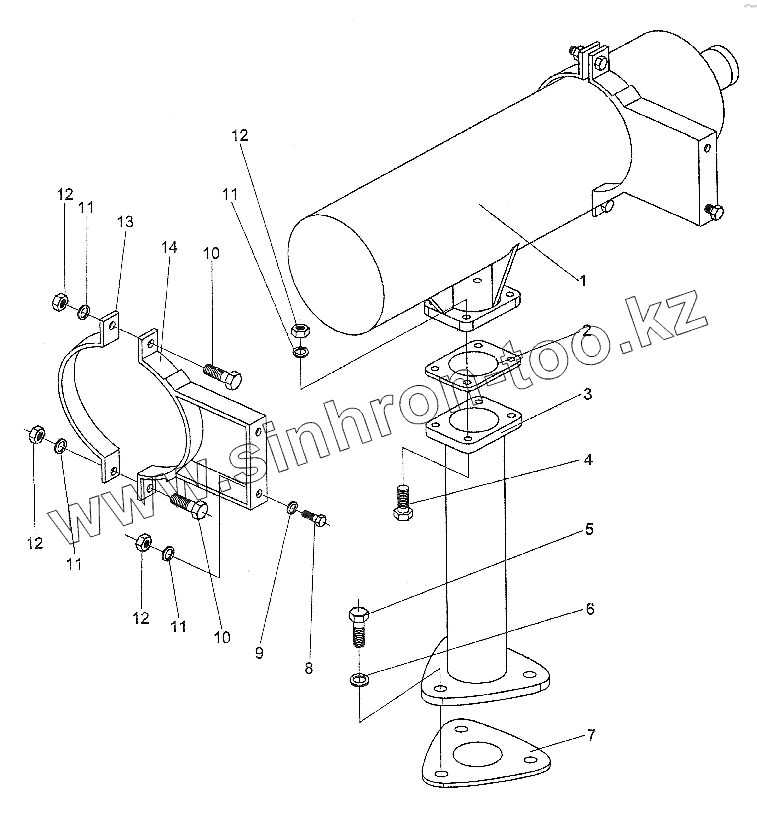

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Muffler
1
1
2
2
3
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ30.01.06B | Muffler | |
| 1 | WZ30.1.6 | Muffler | |
| 2 | WZ25.1-9 | Герметик | |
| 2 | WZ30.01-10B | Seal | |
| 3 | WZ30.1.5 | Соединительный фланец | |
| 3 | WZ30.1.5B | Joint | |
| 4 | GB5783-86 | Болт | |
| 5 | GB5783-86 | Болт | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | WZ25.1-10 | Герметик | |
| 7 | WZ30.01-12B | Seal | |
| 8 | GB5781-86 | Болт | |
| 9 | GB97.1-85 | Шайба | |
| 10 | GB5781-86 | Болт | |
| 11 | GB93-87 | Шайба 12 | |
| 12 | GB6170-86 | Гайка | |
| 13 | WZ30.1.7-1 | Прижимная скоба | |
| 14 | WZ30.1.7.1 | Опора | |
| 14 | WZ30.1.7.1B | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
