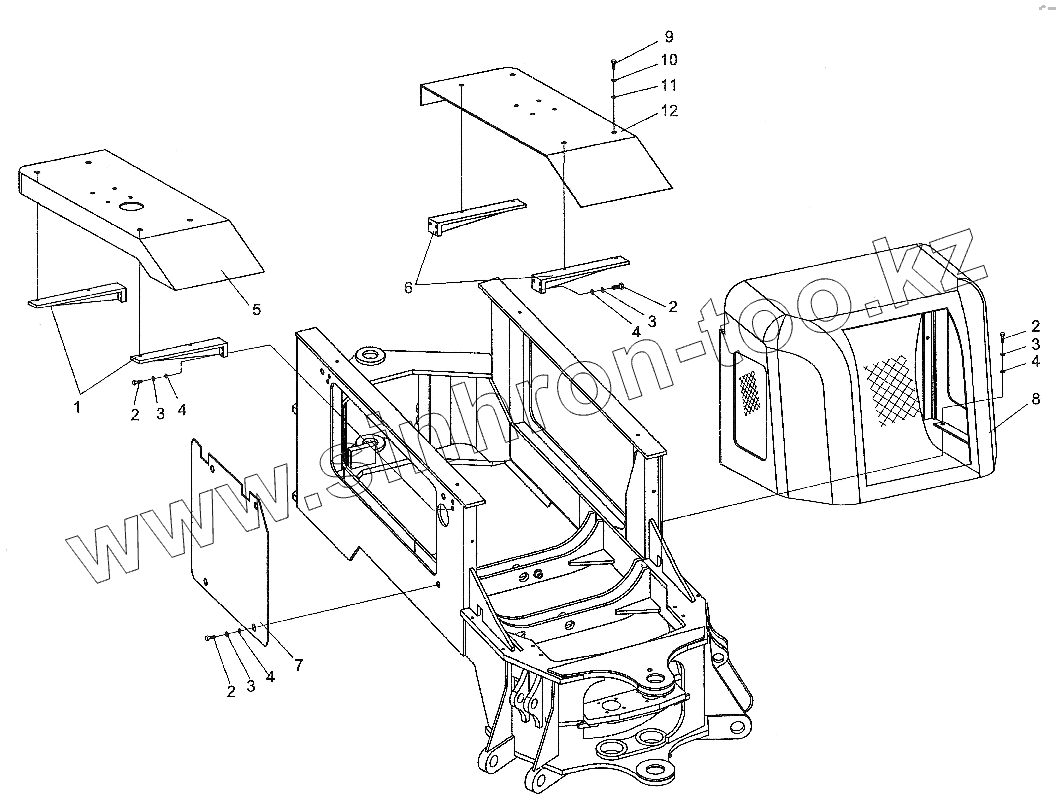

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Hood
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ30.14.3 | Левая скоба | |
| 2 | GB5781-86 | Болт | |
| 3 | GB93-87 | Шайба 12 | |
| 4 | GB97.1-85 | Шайба | |
| 5 | WZ30.14.1C | Cover Plate | |
| 6 | WZ30.14.4 | Правая скоба | |
| 7 | WZ30.14.6В | Right Cover Plate | |
| 8 | WZ30.14.5В | Rear Hood | |
| 9 | GB5781-86 | Болт | |
| 10 | GB93-87 | Шайба 12 | |
| 11 | GB97.1-85 | Шайба | |
| 12 | WZ30.14.2C | Right Cover Plate | |
| 13 | WZ30.14.9B | Left Cover Plate |
