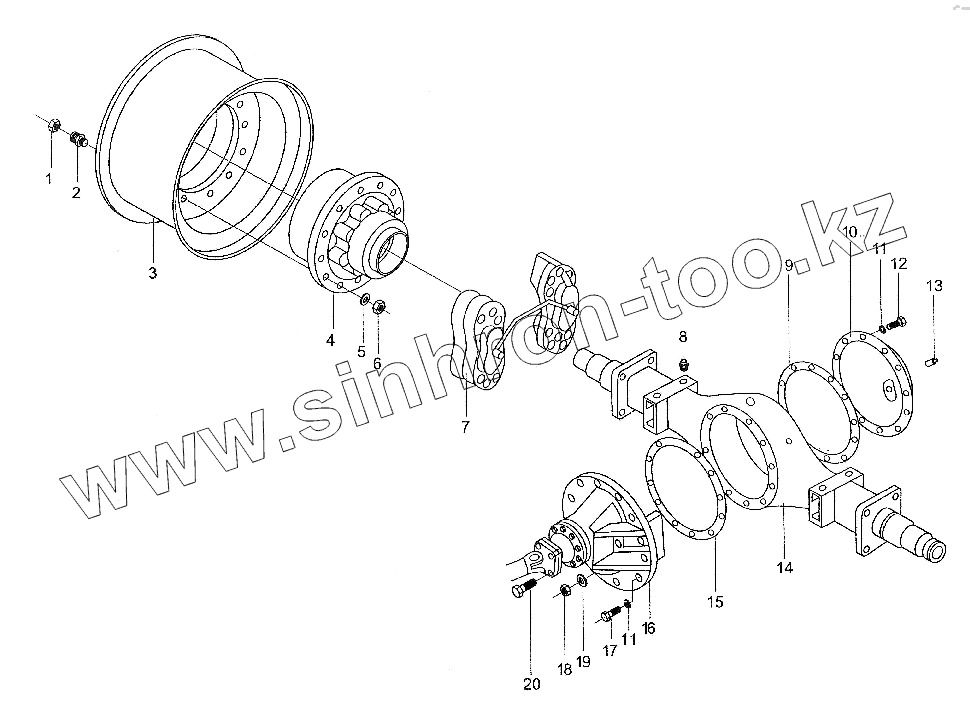

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Front Rear Axle Assy
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 120-3103018 | Конусная гайка | |
| 2 | ZL30.2-1A | Футорка | |
| 3 | ZL30E.2.3H | Обод колеса | |
| 4 | ZL30-02 | Планетарный редуктор | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | GB6171-86 | Гайка | |
| 7 | 508100 | Дисковый тормоз | |
| 8 | Q9001 | Воздушное сопло | |
| 9 | 24D-01062 | Прокладка | |
| 10 | ZL16.2-2 | Задняя крышка | |
| 11 | GB93-87 | Шайба 12 | |
| 12 | GB5783-86 | Болт | |
| 13 | Q61403 | Тавотница Z3/8 | |
| 14 | ZL30.2-2A | Корпус моста | |
| 15 | ZL16.2-1 | Прокладка | |
| 16 | ZL30.2.1 | Главная задняя передача | |
| 17 | GB5783-86 | Болт | |
| 18 | GB6171-86 | Гайка | |
| 19 | GB93-87 | Шайба 12 | |
| 20 | ZL30E.2-2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
