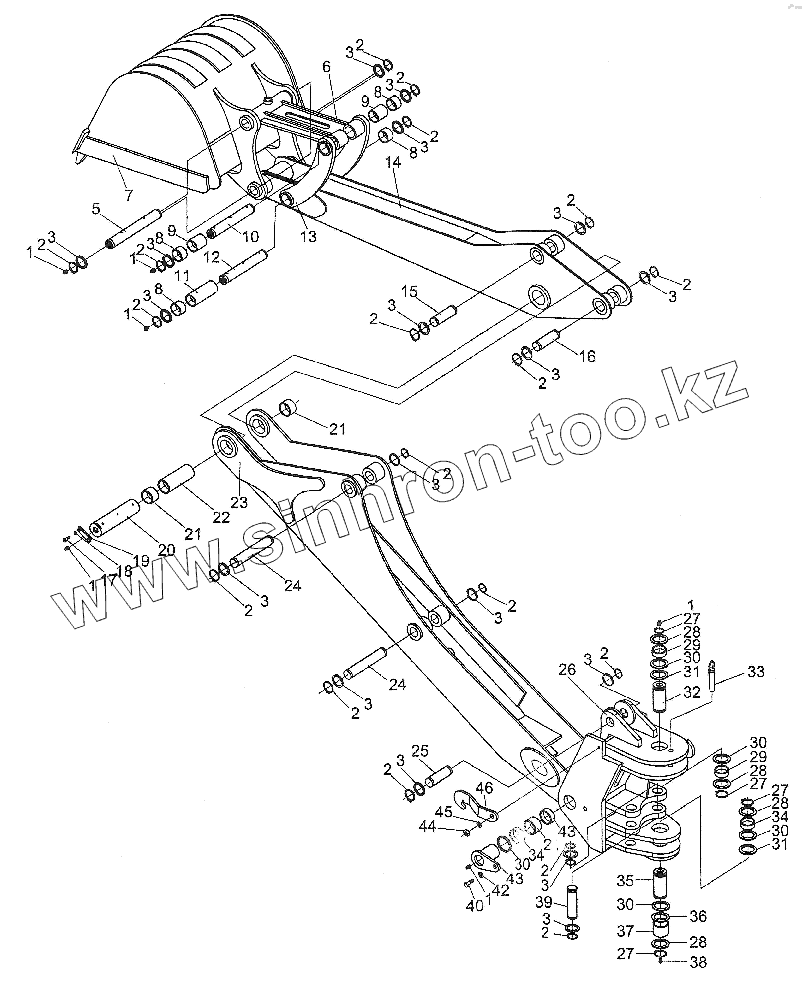

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Excavating Working Device
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
27
27
27
28
28
28
28
29
29
30
30
30
30
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB1152-27 | Grease Cup М10Х1 | |
| 2 | GB894.1-86 | Пружинный зажим | |
| 3 | GB/T894.1-86 | Ring | |
| 5 | WZ30.11-15 | Прокладка | |
| 6 | WZ30.11.2 | Ковш | |
| 7 | WZ30.11.1 | Тяговая штанга | |
| 8 | WZ30.11-12 | Вал | |
| 9 | WZ30.11-13 | Защитная пластина | |
| 10 | WZ30.11-9 | Вал | |
| 11 | WZ30.11-17 | Вал | |
| 12 | WZ30.11-18 | Вал | |
| 13 | WZ30.11.4 | Рычаг ковша | |
| 14 | WZ30.11.5 | Стрела ковша | |
| 15 | WZ30.11-26 | Регулировочный диск | |
| 16 | WZ30.11-26 | Регулировочный диск | |
| 17 | GB5783-86 | Болт | |
| 18 | GB93-87 | Шайба 12 | |
| 19 | WZ30.11-22 | Регулировочный диск | |
| 20 | WZ30.11-25 | Прокладка | |
| 21 | WZ30.11-23 | Вал | |
| 22 | WZ30.11-24 | Стопорная шайба | |
| 23 | WZ30.11.6 | Движок | |
| 24 | WZ30.11-27 | Вал | |
| 25 | WZ30.11-28 | Вал | |
| 26 | WZ30.11.7 | Гроверная шайба | |
| 27 | GB894.1-86 | Пружинный зажим | |
| 28 | WZ30.11-32 | Ring | |
| 29 | WZ30.11-33 | Shaft Bushing | |
| 30 | WZ30.11-30 | Прокладка | |
| 31 | WZ30.11-34 | Adjusting Cushion | |
| 32 | WZ30.11-31 | Shaft | |
| 33 | WZ30.11.40 | Pin | |
| 34 | WZ30.11-24 | Стопорная шайба | |
| 35 | WZ30.11-37 | Shaft | |
| 36 | WZ30.11-38 | Cushion | |
| 37 | WZ30.11-39 | Shaft Bushing | |
| 38 | GB1153-79 | Грязезащитный колпачок М10х1450 | |
| 39 | WZ30.11.35 | Shaft | |
| 40 | GB5783-86 | Болт | |
| 41 | GB93-87 | Шайба 12 | |
| 42 | WZ30.11.29 | Shaft Assy | |
| 43 | WZ30.11-24 | Стопорная шайба | |
| 44 | GB6170-86 | Гайка | |
| 45 | GB95-85 | Шайба | |
| 46 | WZ30.11.41 | Shaft Seat |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
