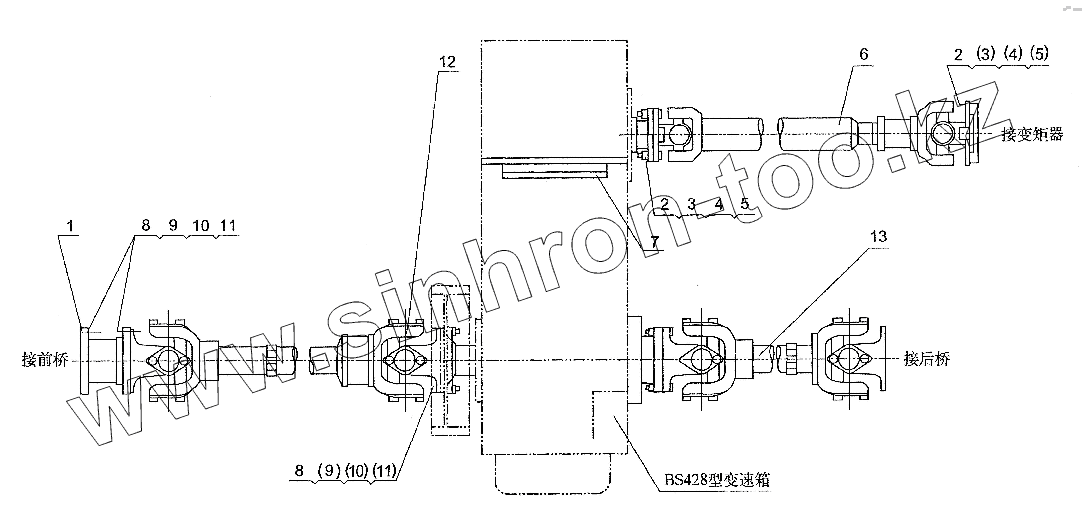

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Driving Shaft Assy
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ25.4.17 | Соединитель переднего моста | |
| 2 | GB31.1-88 | Болт | |
| 3 | GB93-87 | Шайба 12 | |
| 4 | GB6181-86 | Гайка | |
| 5 | GB91-76 | Шпонка | |
| 6 | WZ30.4.3 | Главный привод | |
| 7 | WZ30.8 | Задняя рама | |
| 8 | GB31.1-88 | Болт | |
| 9 | GB93-87 | Шайба 12 | |
| 10 | GB6181-86 | Гайка | |
| 11 | GB91-76 | Шпонка | |
| 12 | WZ30.4.1 | Передний привод | |
| 13 | WZ30.4.2 | Задний привод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
