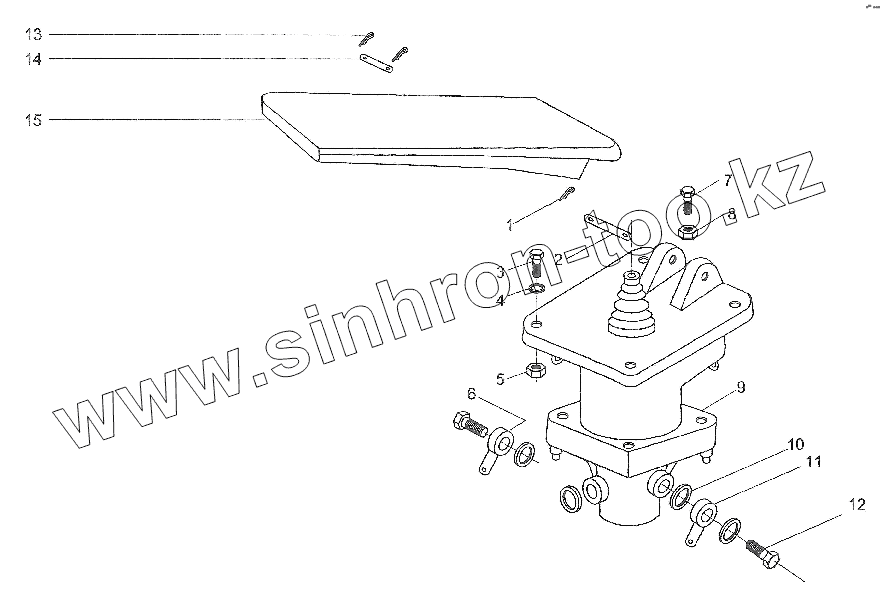

Каталог запасных частей к технике: XCMG WZ30-25 (англ.). Brake Governor

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 GB91-86 Шплинт
2 GB880-86 Дырчатый штифт
3 GB5781-86 Болт
4 GB93-87 Шайба 12
5 GB6170-86 Гайка
6 ZL20A.06.6-4 Joint
7 GB5783-86 Болт
8 GB6170-86 Гайка
9 JN150-3514011 Brake control valve
10 ZL20A.06-10 Washer
11 ZL20A.06.6-3 Joint
12 ZL20A.06.6-1 Bolt
13 GB91-86 Шплинт
14 GB880-86 Дырчатый штифт
15 ZL20A.06.6.1 Brake Rad
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
