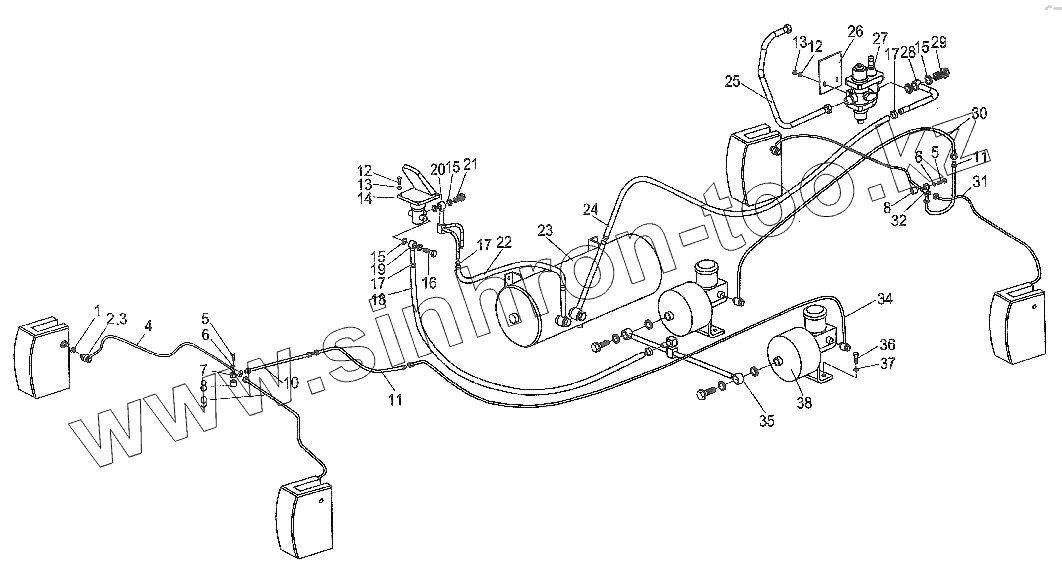

Каталог запасных частей к технике: XCMG WZ30-25. Тормозная система
1
2
3
4
5
5
6
6
7
8
8
9
10
11
11
12
12
13
13
14
15
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL20А.6-11 | Соединение трубы | |
| 2 | ZL20А.6-12 | Шайба | |
| 3 | ZL20А.16-13 | Шайба | |
| 4 | ZL20А.6.2 | Правый маслопровод переднего моста | |
| 5 | GB5782-86 | Болт | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | ZL20А.6.1 | Т-образное сочленение масляного канала переднего моста | |
| 8 | ZL20А.6-1 | Фиксирующий блок | |
| 9 | ZL20А.6.14 | Левый маслопровод переднего моста | |
| 10 | ZL20А.6.3 | Маслопровод переднего моста насосной камеры | |
| 11 | NJ303506025A | Brake Hose | |
| 12 | GB5783-86 | Болт | |
| 13 | GB6170-86 | Гайка | |
| 14 | ХМ60с | Вентиль | |
| 15 | JB982-77 | Шайба | |
| 16 | ZL20А.6.6-2 | Болт | |
| 17 | ZBJ15001-87 | Хомут d20 | |
| 18 | WZ30.6-2 | Шланг | |
| 19 | ZL20А.6.6-4 | Штуцер | |
| 20 | WZ30.6.4 | Штуцер | |
| 21 | ZL20А.6.6-3 | Штуцер | |
| 22 | WZ30.6-1 | Выпускной шланг | |
| 23 | WZ30.6.1 | Воздухосборник | |
| 24 | WZ30.6-3 | Шланг | |
| 25 | WZ25.6-12 | Выпускная труба воздушного компрессора | |
| 26 | ZL20А.6-4 | Крепежная опора | |
| 27 | SH380A | Масловодоотделитель | |
| 28 | WZ30.6.2 | Штуцер | |
| 29 | ZL20А.6.6-1 | Болт | |
| 30 | ZL20B.6.10 | Маслопровод заднего моста камеры насоса | |
| 31 | ZL20А.6.18 | Правый маслопровод заднего моста | |
| 32 | ZL20А.6-7 | Т-образное сочленение масляного канала заднего моста | |
| 33 | ZL20А.6.17 | Левый маслопровод заднего моста | |
| 34 | WZ30.6.3 | Маслопровод переднего моста камеры насоса | |
| 35 | ZL20B.6.9.2А | Т-образное сочленение | |
| 36 | GB5783-86 | Болт | |
| 37 | GB93-87 | Шайба 12 | |
| 38 | XZ60B | Силовой насос |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
