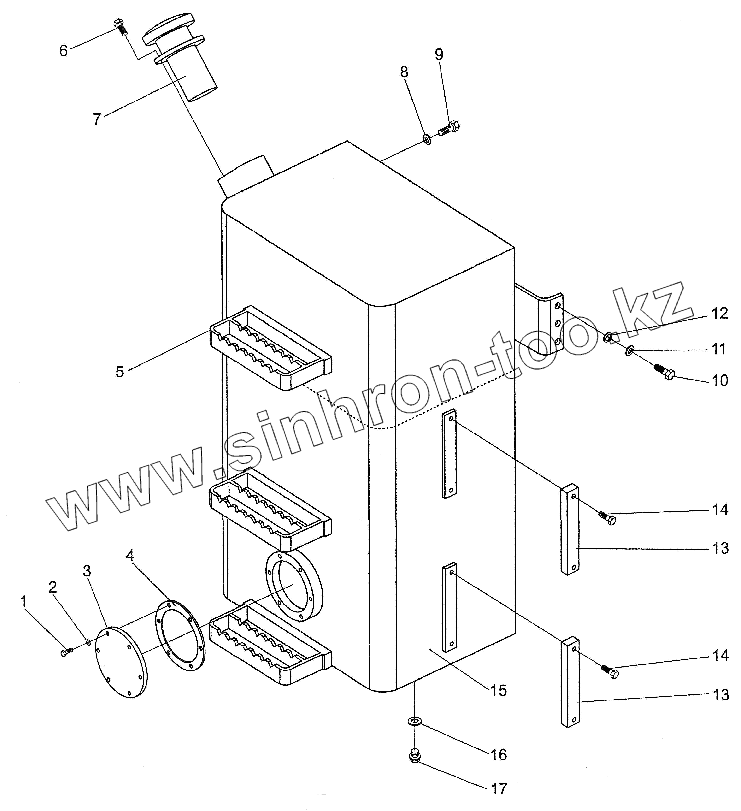

Каталог запасных частей к технике: XCMG WZ30-25. Топливный бак

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
9
11
12
15
15
16
16
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 GB5783-86 Болт
2 GB93-87 Шайба 12
3 WZ30.1.1-1 Крышка фланца
4 WZ30.1.1-2 Прокладка
5 GB5783-86 Болт
6 GB93-87 Шайба 12
7 Скоба Скоба
9 EF5-65 Воздухоочистительный фильтр
11 WZ30.1.1-3 Болт
12 GB5783-86 Болт
15 YWZ-200 Индикатор уровня
16 болт М10 Болт
18 JB982-77 Шайба
19 WZ30.1.1-4 Пробка
20 Топливный бак Топливный бак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
