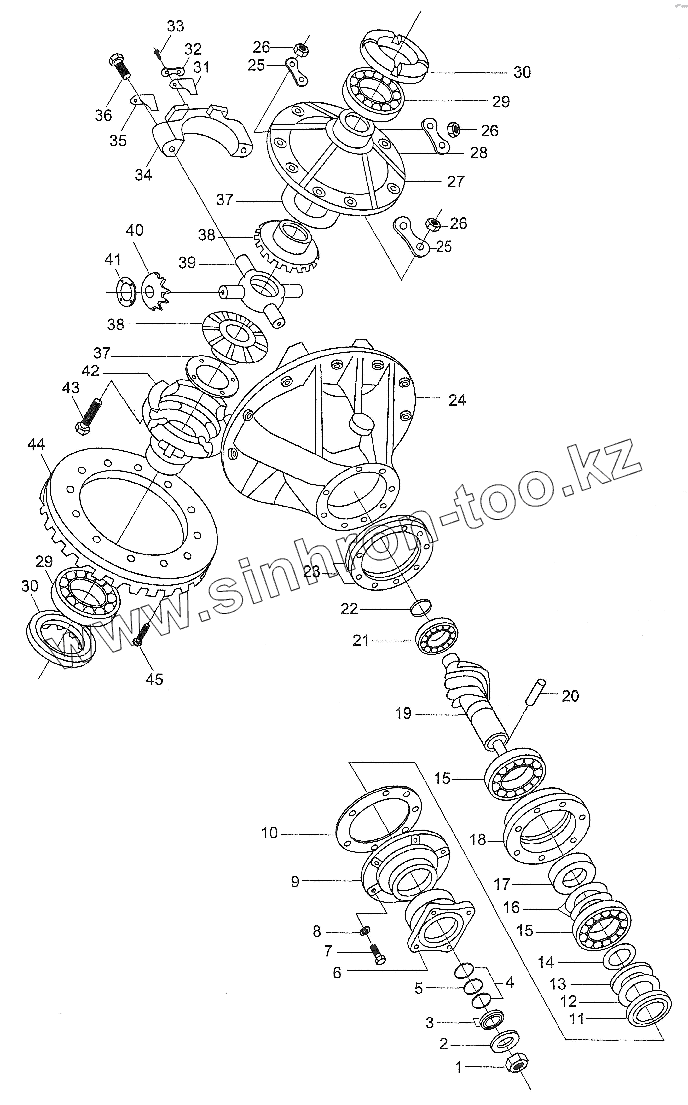

Каталог запасных частей к технике: XCMG WZ30-25. Система главной передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q38727 | Гайка | |
| 2 | 2402D-071 | Шайба 27 | |
| 3 | ZL16.2.1-2 | Регулировочная шайба | |
| 4 | ZL16.2.1-3 | Круглый щит | |
| 5 | GB3452.1-82 | Кольцо | |
| 6 | ZL30.2.1.1 | Впускной фланец | |
| 7 | GB5783-86 | Болт | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | ZL30.2.1-1 | Сальник | |
| 10 | ZL16.2.1-6 | Прокладка | |
| 11 | 2402D-058 | Внешний сальник | |
| 12 | 2402D-059 | Направляющее кольцо | |
| 13 | 2402D-057 | Внутренний сальник | |
| 14 | 2402D-052 | Упорная шайба | |
| 15 | GB297-84 | Конический роликоподшипник | |
| 16 | 2402D-041-044 | Корректирующая прокладка | |
| 17 | 2402D-049 | Промежуточное кольцо | |
| 18 | ZL16.2.1-10 | Букса | |
| 19 | ZL30.2.1-2 | Ведущая шестерня | |
| 20 | GB91-86 | Шплинт | |
| 21 | GB283-87 | Шарикоподшипник | |
| 22 | GB894.1-86 | Пружинный зажим | |
| 23 | ZL16.2.1-7 | Корректирующая прокладка | |
| 24 | ZL16.2.1-11 | Главный редуктор | |
| 25 | 2402D-367 | фиксатор | |
| 26 | GB6171-86 | Гайка | |
| 27 | 2402D-317 | Дифференциал | |
| 28 | 2402D-357 | Фиксатор | |
| 29 | GB297-84 | Конический роликоподшипник | |
| 30 | 2402D-381 | Регулировочная гайка | |
| 31 | 2402D-383 | Фиксатор | |
| 32 | 2402D-384 | Фиксатор | |
| 33 | GB5781-86 | Болт | |
| 34 | ZL16.2.1-12 | Крышка подшипника дифференциала | |
| 35 | 2402D-121 | Фиксирующая прокладка | |
| 36 | 2402D-119 | Болт | |
| 37 | 2402D-336 | Шайба шестерни полувала | |
| 38 | 2402D-335 | Шестерня полувала | |
| 39 | 2402D-331 | Перекрестный вал | |
| 40 | 2402D-345 | Планетарная шестерня | |
| 41 | 2402D-346 | Прокладка планетарной шестерни | |
| 42 | 2402D-318 | Правый дифференциал | |
| 43 | 2402D-366 | Болт | |
| 44 | ZL30.2.1-3 | Ведомая спиральная шестерня | |
| 45 | 2402D-356 | Болт М14x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
