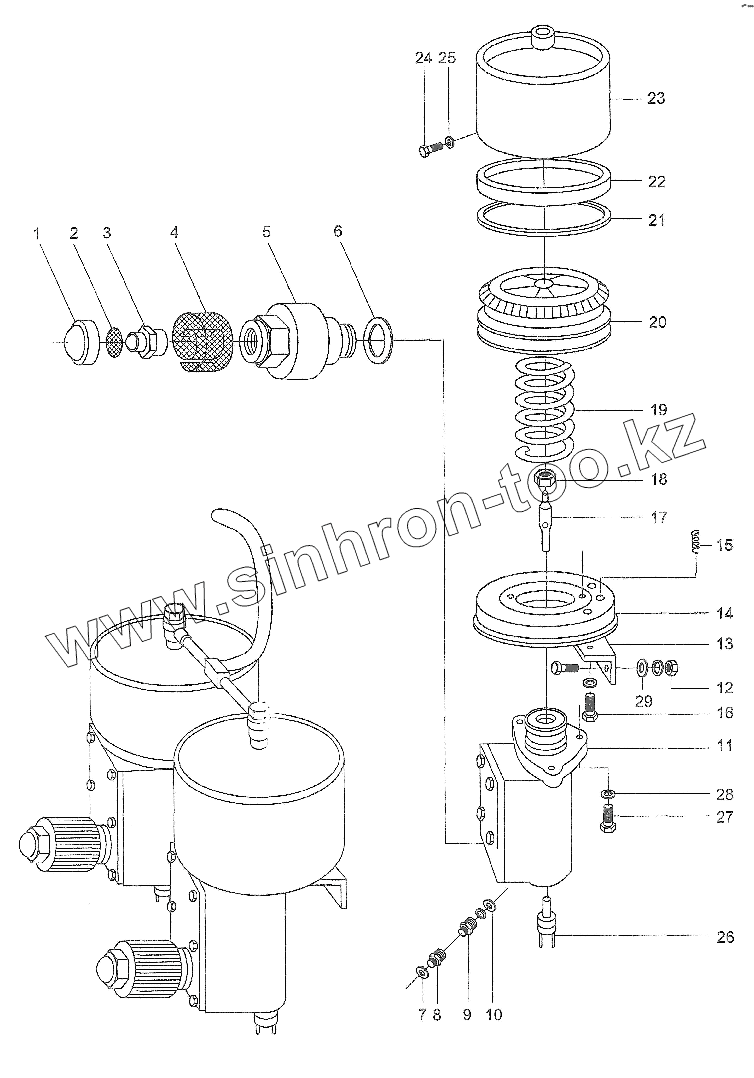

Каталог запасных частей к технике: XCMG WZ30-25. Силовой насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL20A06.8-1 | Колпачок | |
| 2 | ZL40.12.7-7 | Фильтр | |
| 3 | ZL20А.06.8-2 | Масленка | |
| 4 | ZL20А.06.8-4 | Фильтр | |
| 5 | ZL20А.06.8.1 | Корпус масленки | |
| 6 | ZL20А.06.-8.5 | Прокладка | |
| 7 | ZL20.06-13 | Шайба | |
| 8 | ZL20.06-11 | Соединение трубы | |
| 9 | ZL20.06-11 | Соединение трубы | |
| 10 | ZL20.06-12 | Шайба | |
| 11 | SH141-3505010 | Главный компрессор тормоза | |
| 12 | GB6170-86 | Гайка | |
| 13 | ZL20А.06.9.1-7 | Поддержка | |
| 14 | ZL20А.06.9.1-5 | Боковой щит | |
| 15 | ZL20А.06.9.1-6 | Медная проволока | |
| 16 | GB5783-86 | Болт | |
| 17 | ZL20А.06.9.1-3 | Штанговый толкатель | |
| 18 | GB6172-86 | Гайка | |
| 19 | ZL20А.06.9.1-4 | Рессора | |
| 20 | ZL20А.06.9.1-1 | Поршень | |
| 21 | ZL20А.06.9.1-2 | Герметическое кольцо | |
| 22 | D150 | Кольцо | |
| 23 | ZL20A06.9.1.1 | Силовой цилиндр | |
| 24 | GB5783-86 | Болт | |
| 25 | GB859-87 | Гровер 8 | |
| 26 | JK613 | Hydraulic brake lamp switch | |
| 27 | GB5783-86 | Болт | |
| 28 | GB93-87 | Шайба 12 | |
| 29 | GB97.1-85 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
