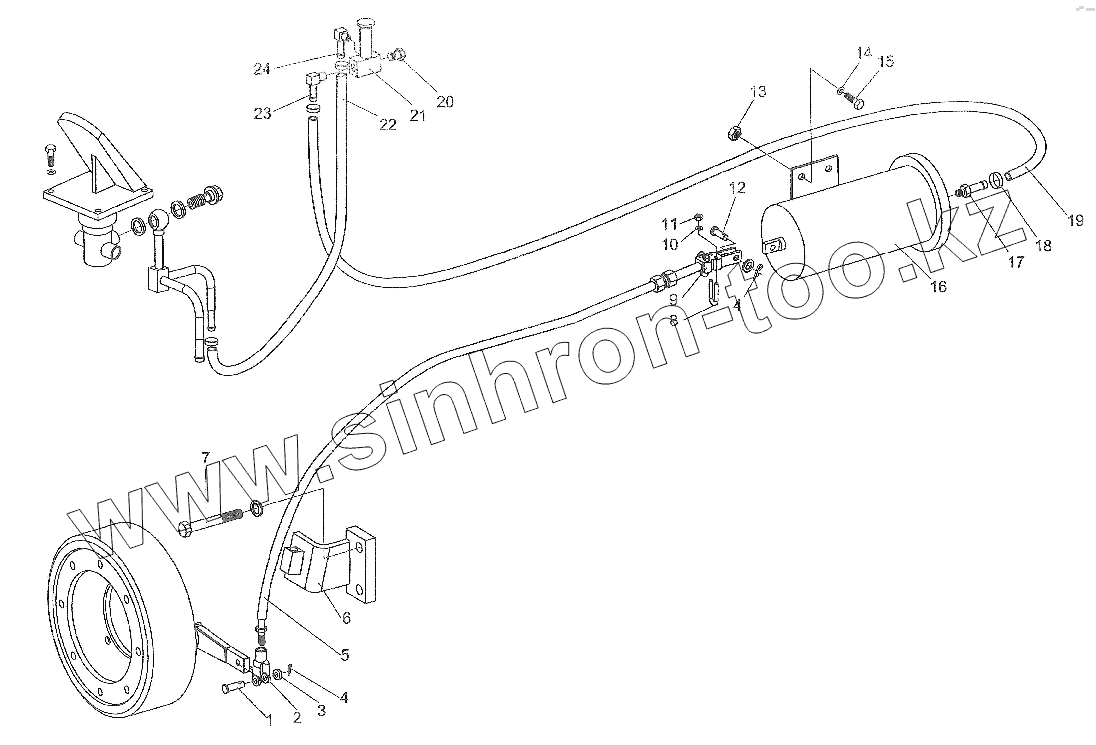

Каталог запасных частей к технике: XCMG WZ30-25. Ручной тормоз
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB882-86 | Шплинт | |
| 2 | ZL20А.10-1 | Штуцер | |
| 3 | GB95-85 | Шайба | |
| 4 | GB91-86 | Шплинт | |
| 5 | ZL20А.10.1 | Гибкий вал управления | |
| 6 | Скоба | Скоба | |
| 7 | ZL20А.10.2 | Болт М16x110 | |
| 8 | ZL20А.10.3-4 | У-болт | |
| 9 | ZL20А.10.3-3 | Блок | |
| 10 | GB93-87 | Шайба 12 | |
| 11 | GB6170-86 | Гайка | |
| 12 | GB882-86 | Шплинт | |
| 13 | GB6170-86 | Гайка | |
| 14 | GB93-87 | Шайба 12 | |
| 15 | GB5783-86 | Болт | |
| 16 | XZ50E | Тормозной цилиндр | |
| 17 | WZ30.7-2 | Штуцер | |
| 18 | ZBJ15001-86 | Зажим D25 | |
| 19 | WZ30.7-6 | Выпускной шланг | |
| 20 | WZ30.7-3 | Заглушка | |
| 21 | QZ-3526002 | Клапан ручного управления | |
| 22 | WZ30.7-5 | Впускной шланг | |
| 23 | WZ30.7-4 | Штуцер | |
| 24 | WZ30.7-7 | Штуцер к клапану |
