Каталог запасных частей к технике: XCMG WZ30-25. Погрузочное устройство
1
2
2
2
3
3
3
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20

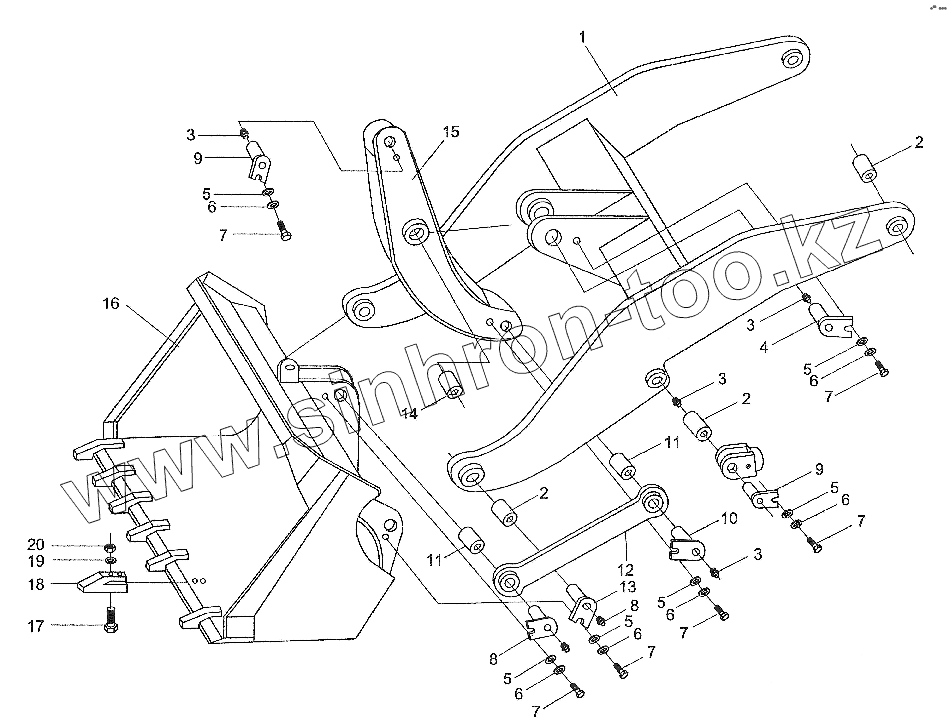

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL20 А.14.3 | Стрела ковша | |
| 2 | ZL20 А.14-5 | Втулка | |
| 3 | GB1152-89 | Патрубок М10х1 | |
| 4 | ZL20 А.14.6 | Штифт поворотного рукава | |
| 5 | ZL20 А.02.01-3 | Прокладка | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | GB5781-86 | Болт | |
| 8 | ZL20 А.14.5 | Штифт тяговой штанги | |
| 9 | ZL20 А.14.9 | Штифт | |
| 10 | ZL20 А.14.7 | Штифт | |
| 11 | ZL20 А.14.-3 | Втулка | |
| 12 | ZL20 А.14.2 | Тяговая штанга | |
| 13 | ZL20 А.14.8 | Штифт стрелы ковша | |
| 14 | ZL20 А.14-4 | Втулка | |
| 15 | ZL20 А.14.4 | Поворотный рукав | |
| 16 | ZL20 А.14.1 | Ковш | |
| 17 | ZL20 А.14-2 | Болт | |
| 18 | ZL20 А.14-1 | Зуб ковша | |
| 19 | GB859-87 | Гровер 8 | |
| 20 | GB41-86 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
