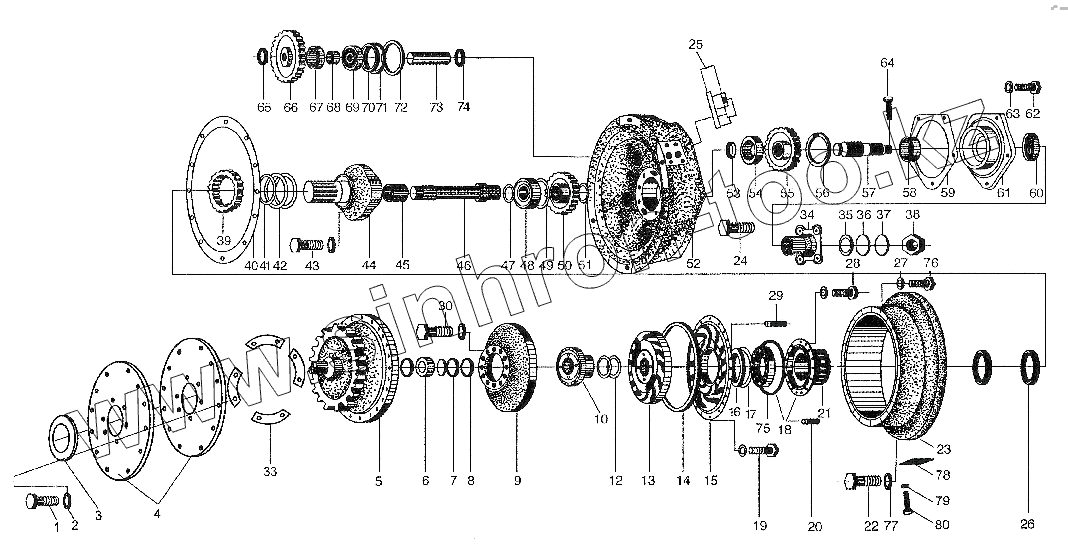

Каталог запасных частей к технике: XCMG WZ30-25. Конвертор
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | YZ315-46X | Подкладка | |
| 4 | YZ315-47X | Подвижный диск | |
| 5 | YZ315-01X | Привод | |
| 6 | GB289-64 | Игольчатый подшипник | |
| 7 | GB893-76 | Пружинное стопорное кольцо | |
| 8 | GB894-76 | Пружинное стопорное кольцо | |
| 9 | YZ315-03 | Турбина | |
| 10 | YZ315-02А | Ступица турбинного колеса | |
| 12 | GB894-76 | Пружинное стопорное кольцо | |
| 13 | YZ315-02А | Ступица турбинного колеса | |
| 14 | YZ400-12 | Кольцо | |
| 15 | YZ315-09 | Насосное колесо | |
| 16 | YZ315-08А | Подкладка ходового колеса | |
| 17 | GB894-76 | Пружинное стопорное кольцо | |
| 18 | GB345.1-82 | Кольцо 125x2.65 | |
| 19 | GB5783-86 | Болт | |
| 20 | YZ315-45 | Шпонка | |
| 21 | YZ315-40А | Ступица насосного колеса | |
| 22 | GB5783-86 | Болт | |
| 23 | YZ315-32X | Корпус конвертора | |
| 24 | YZ315-38 | Болт | |
| 25 | YZ320-00 | Декомпрессионный клапан | |
| 26 | GB9877-88 | Сальник | |
| 27 | GB93-86 | Рессорная шайба 12 | |
| 28 | GB5783-86 | Болт | |
| 29 | 30D-11-33 | Pin A6X20 | |
| 30 | GB5783-86 | Болт | |
| 33 | YZ315-48X | Шайба | |
| 34 | YZ315-22В | Сливной фланец | |
| 35 | YZ315-25 | Маленькая шайба | |
| 36 | YZ315-26 | Герметик | |
| 37 | YZ315-24 | Большая шайба | |
| 38 | YZ315-28 | Гайка | |
| 39 | ZL30D-11-20 | Ведущая шестерня насоса | |
| 40 | YZ315-31 | Бумажная подкладка | |
| 41 | GB894-76 | Пружинное стопорное кольцо | |
| 42 | YZ315-41 | Герметическое кольцо | |
| 43 | GB5783-86 | Болт | |
| 44 | YZ315-11 | Бабка ведущего круга | |
| 45 | YZ315-18 | Подкладка | |
| 46 | YZ315-07 | Турбинный вал | |
| 47 | YZ400-20 | Герметическое кольцо | |
| 48 | 310 | Roller Bearing GB276-64 | |
| 49 | GB893-64 | Стопорное кольцо | |
| 50 | ZL30 D -11-18 | Активная шестерня | |
| 51 | GB894-76 | Пружинное стопорное кольцо | |
| 52 | YZ315-150 | Корпус конвертора | |
| 53 | GB894-76 | Пружинное стопорное кольцо | |
| 54 | GB276-64 | Роликоподшипник | |
| 55 | ZL30 D-11-06 | Ведомая шестерня | |
| 56 | GB893-76 | Пружинное стопорное кольцо | |
| 57 | YZ315-21 | Выходной вал | |
| 58 | GB276-64 | Роликоподшипник | |
| 59 | Прокладка | Прокладка | |
| 60 | GB9877.1-88 | Кольцо | |
| 61 | YZ315-27А | Букса | |
| 62 | GB5782-86 | Болт | |
| 63 | GB93-87 | Шайба 12 | |
| 64 | GB91-76 | Шпонка | |
| 65 | GB894-76 | Пружинное стопорное кольцо | |
| 66 | ZL30 | Ведомая шестерня насоса | |
| 67 | GB276-64 | Роликоподшипник | |
| 68 | YZ315-13 | Промежуточное кольцо | |
| 69 | GB277-64 | Роликоподшипник | |
| 70 | GB305-89 | Защитное кольцо | |
| 71 | YJ315-17 | Шайба | |
| 72 | GB893-76 | Пружинное стопорное кольцо | |
| 73 | ZL30 D -11-02 | Выходной вал масляного насоса | |
| 74 | GB894-76 | Пружинное стопорное кольцо | |
| 75 | GB276-64 | Роликоподшипник | |
| 76 | GB883-86 | Болт М12x35 | |
| 77 | GB93-87 | Шайба 12 | |
| 78 | YJ315-05Х | Крышка | |
| 79 | GB93-87 | Шайба 12 | |
| 80 | GB5783-86 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
