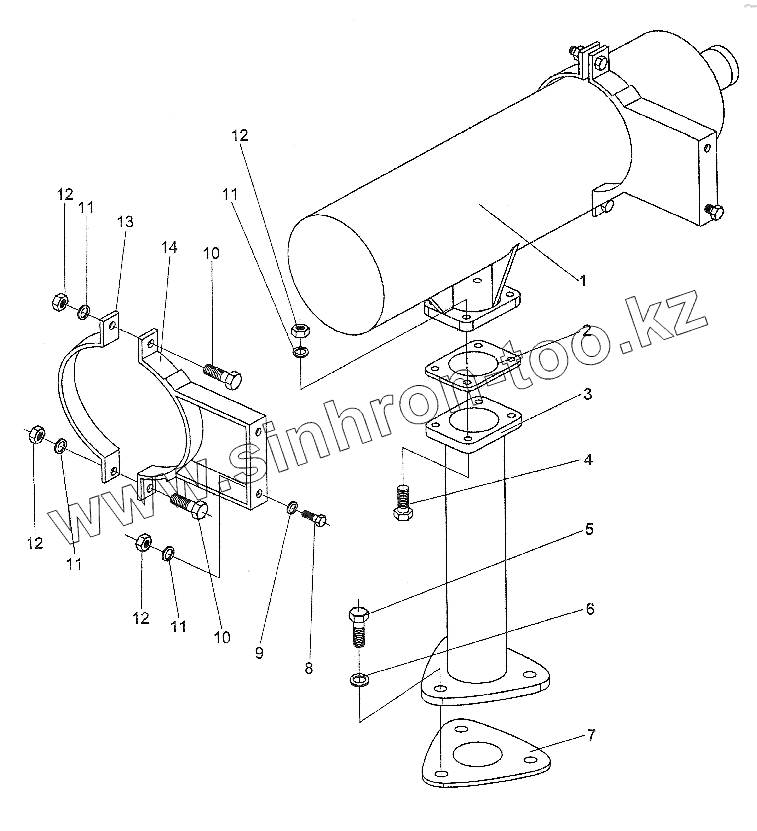

Каталог запасных частей к технике: XCMG WZ30-25. Глушитель

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

11

11

12

12

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	WZ30.1-6		Глушитель
2	WZ25.1-9		Герметик
3	WZ30.1.5		Соединительный фланец
4	GB5783-86		Болт
5	GB5783-86		Болт
6	GB93-87		Шайба 12
7	WZ25.1-10		Герметик
8	GB5781-86		Болт
9	GB97.1-85		Шайба
10	GB5781-86		Болт
11	GB93-87		Шайба 12
12	GB6170-86		Гайка
13	WZ30.1.7-1		Прижимная скоба
14	WZ30.1.7.1		Опора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
