Каталог запасных частей к технике: XCMG WZ30-25. Гидравлический аппарат рабочего устройства
1
2
2
2
2
3
4
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20

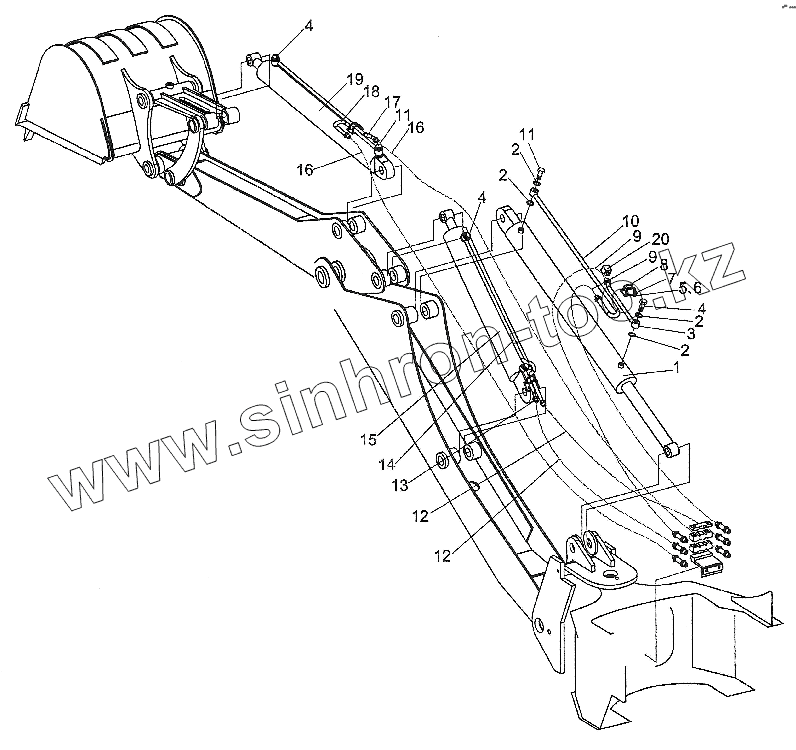

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ25.9.1.3 | Гидроцилиндр со стрелой | |
| 2 | JB982-77 | Шайба | |
| 3 | WZ30.9.3.2.12 | Стальная труба | |
| 4 | WZ30.9.3.2.-4 | Полый болт М22x1.5 | |
| 5 | GB6170-86 | Гайка | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | WZ30.9.3.2.11-2 | Крепежная пластинка | |
| 8 | WZ30.9.3.2.11-1 | У-болт | |
| 9 | WZ30.9.3.2.10А | Шланг 16II-1700 | |
| 10 | WZ30.9.3.2.7 | Стальная труба | |
| 11 | WZ30.9.3.2.11-6 | Полый болт М22x1.5 | |
| 12 | WZ30.9.3.2.9А | Шланг 16II-3900 | |
| 13 | WZ30.9.3.2.8 | Стальная труба | |
| 14 | WZ30.9.3.2.5 | Стальная труба | |
| 15 | WZ30.9.1.5. | Ковшовый цилиндр | |
| 16 | WZ30.9.3.2.3А | Стальная труба | |
| 17 | WZ30.9.3.2.1 | Ковшовый гидроцилиндр | |
| 18 | WZ30.9.3.2.2 | Направляющий сердечник | |
| 19 | WZ25.9.1.9 | Запорный вентиль | |
| 20 | XSF-F25L-125 | XSF-F25L-125 |
