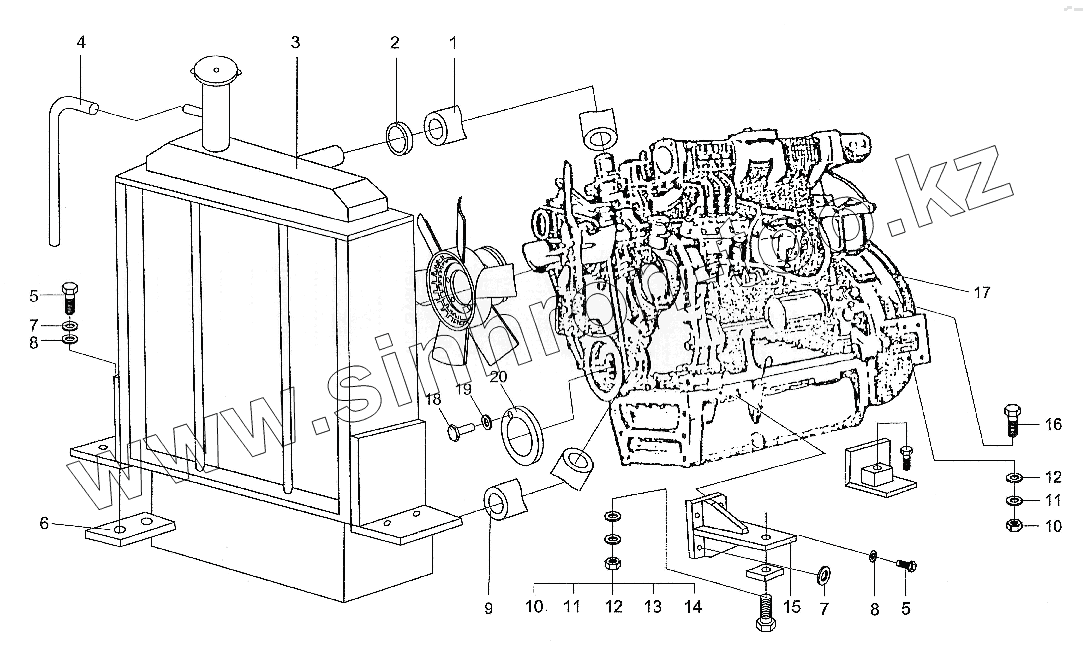

Каталог запасных частей к технике: XCMG WZ30-25. Дизельная система
1
2
3
4
5
5
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ30.01-05 | Водопроводная труба | |
| 2 | JB15001-87 | Зажим | |
| 3 | WZ30.1.4 | Водяной бак | |
| 4 | WZ30.1.3 | водопроводная труба | |
| 5 | GB5782-86 | Болт | |
| 6 | WZ25.1-8 | Резиновая прокладка | |
| 7 | GB97.1-85 | Шайба | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | WZ25.01-02 | Сливная труба | |
| 10 | GB6170-86 | Гайка | |
| 11 | GB93-87 | Шайба 12 | |
| 12 | GB97.1-85 | Шайба | |
| 13 | WZ25.1-7 | Прокладочная резина | |
| 14 | GB5782-86 | Болт | |
| 15 | WZ25.1-2 | Держатель двигателя | |
| 16 | GB5782-86 | Болт | |
| 17 | YC4110G | Дизель | |
| 18 | GB70-85 | Болт | |
| 19 | GB93-87 | Шайба 12 | |
| 20 | WZ30.1-4 | Шкив с приводным ремнем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
