Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Snow-sweeping device GR215
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
19
19
19
19
20

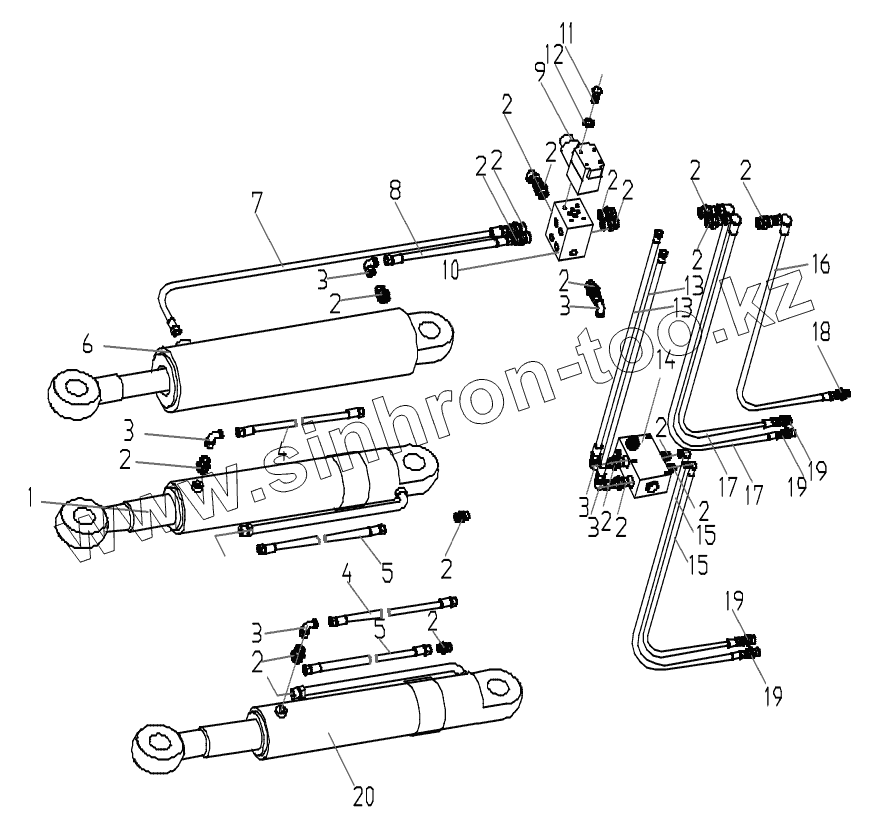

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101000451 | Hydro Cylider | |
| 2 | 101020191 | Union | |
| 3 | 101020525 | Union | |
| 4 | 101022499 | Hose Assay | |
| 5 | 101022498 | Hose Assay | |
| 6 | 101000452 | Cylider | |
| 7 | 101022497 | Hose Assay | |
| 8 | 101022500 | Hose Assay | |
| 9 | 101000450 | Solenoid Direction Valve | |
| 10 | 001130277 | Valve Block | |
| 11 | 104000023 | Bolt M816 | |
| 12 | 104040004 | Washer 16 | |
| 13 | 2SNHAHF121206-600 | Hose Assay | |
| 14 | 101040015 | Double-Pass Hydraulic | |
| 15 | 101022501 | Hose Assay | |
| 16 | 101022503 | Hose Assay | |
| 17 | 101022502 | Hose Assay | |
| 18 | 101020749 | Connector | |
| 19 | 101020721 | Connector | |
| 20 | 101000453 | Hydro Cylider |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
