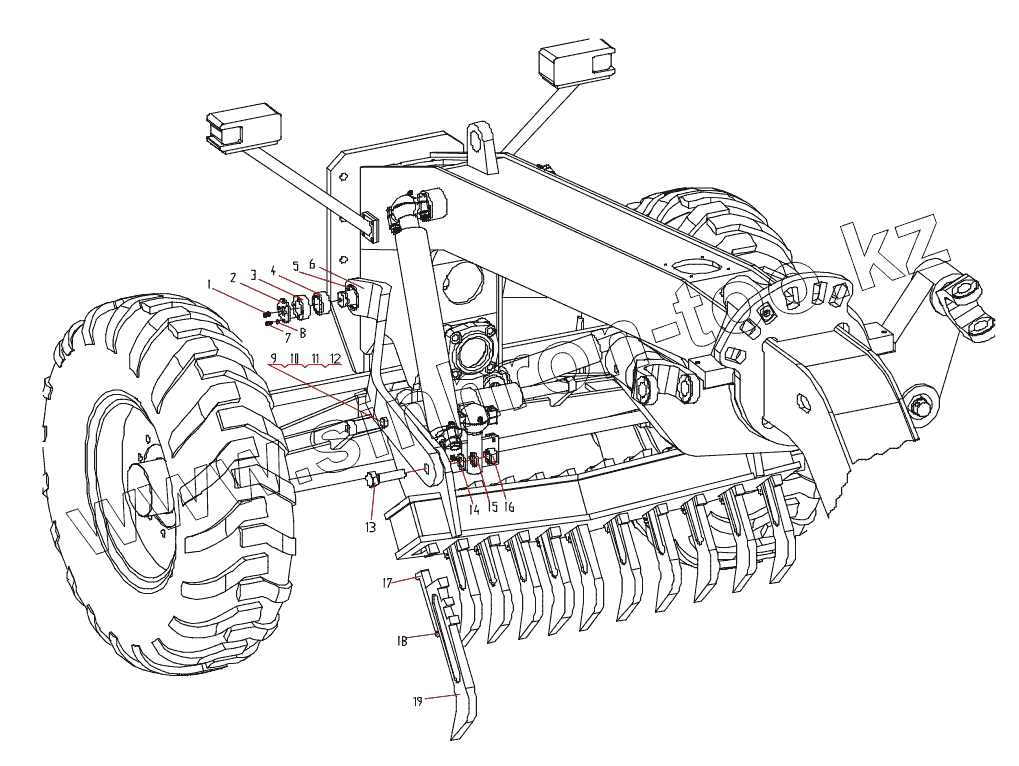

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Scarifier GR215X
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 108000005 | Conical Grease Nipple M10X1 | |
| 2 | 001410444 | Baffle | |
| 3 | 001410445 | Baffle | |
| 4 | 105020001 | Joint Bearing GE50ES | |
| 5 | 104050003 | Washer 75 | |
| 6 | 001130186 | Steer Bolt | |
| 6 | 001130191 | Steer Bolt | |
| 7 | 104000324 | Bolt M6X20 | |
| 8 | 104040009 | Washer 6 | |
| 9 | 104000119 | Bolt M20X100 | |
| 10 | 104010027 | Washer 20 | |
| 11 | 104040006 | Washer 20 | |
| 12 | 104030018 | Nut 20 | |
| 13 | 104000452 | Bolt M30X110 | |
| 14 | 104040089 | Washer 30 | |
| 15 | 104040075 | Washer 30 | |
| 16 | 104040056 | Nut M30 | |
| 17 | 001130188 | Bolt | |
| 18 | 104070018 | Pin 5X50 | |
| 19 | 001130187 | Tooth |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
