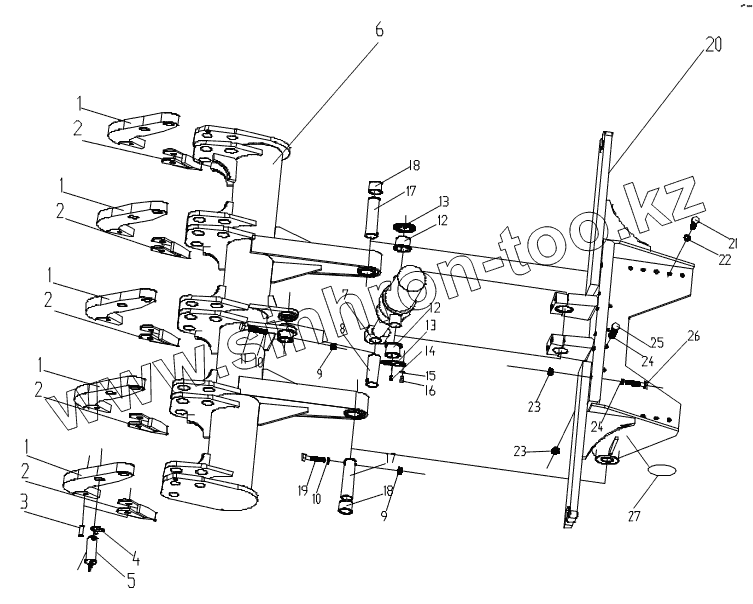

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Rear-scarification Equipment GR215X
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001560359 | Rake Pole | |
| 2 | 001560379 | Rake tooth | |
| 3 | 104070097 | Pin 16X75 | |
| 4 | 001560365 | Stretch Pin | |
| 5 | 001560364 | Inserted Pin | |
| 6 | 001560358 | Frame of Scarification Equipment | |
| 7 | 101000564 | Cylinder | |
| 8 | 001560362 | Peg II | |
| 9 | 104030012 | Nut 12 | |
| 10 | 104040005 | Washer 12 | |
| 11 | 104000666 | Bolt M12X100 | |
| 12 | 001560363 | Bushing II | |
| 13 | 001560366 | Lid | |
| 14 | 108000002 | Conical Grease Nipple M10X1 | |
| 15 | GB/T95 | Washer 8 | |
| 16 | 104000091 | Bolt M8X20 | |
| 17 | 001560361 | Peg I | |
| 18 | 001560360 | Bushing I | |
| 19 | 104000665 | Bolt M12X120 | |
| 20 | 001560357 | Frame | |
| 21 | 104000125 | Bolt M20X45 | |
| 22 | 104040006 | Washer 20 | |
| 23 | 104030087 | Nut 16 | |
| 24 | 104040004 | Washer 16 | |
| 25 | 104000072 | Bolt M16X60 | |
| 26 | 104000002 | Bolt M16X120 | |
| 27 | 001560036 | Bushing II |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
