Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Rear-scarification Equipment GR135
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

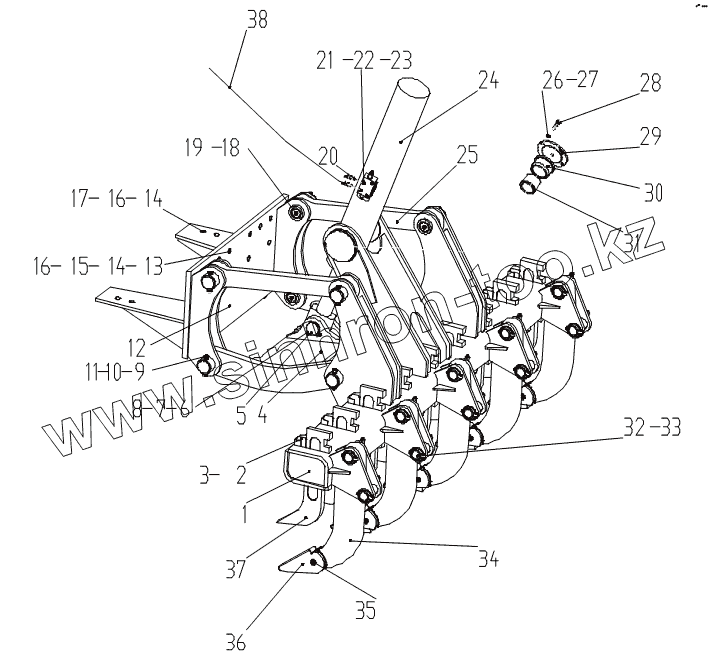

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001410381 | Bracket | |
| 2 | 001130188 | Bolt | |
| 3 | 104070018 | Pin 5X50 | |
| 4 | 001410375 | Linkage | |
| 5 | 001410378 | Pin | |
| 6 | 104000420 | Bolt M5X20 | |
| 7 | 104040070 | Washer 5 | |
| 8 | 001410379 | Baffle | |
| 9 | 104000490 | Bolt M12X100 | |
| 10 | 104040005 | Washer 12 | |
| 11 | 104030012 | Nut 12 | |
| 12 | 001410382 | Bracket | |
| 13 | 104000549 | Bolt M20X70 | |
| 14 | 104040006 | Washer 20 | |
| 15 | 104030018 | Nut 20 | |
| 16 | 104000074 | Washer 20 | |
| 17 | 104000059 | Bolt M20X65 | |
| 18 | 001410377 | Axle | |
| 19 | 108000002 | Conical Grease Nipple M10X1 | |
| 20 | 101020591 | Union | |
| 21 | 101000162 | Valve | |
| 22 | 104020177 | Bolt M6X40 | |
| 23 | 104040009 | Washer 6 | |
| 24 | 101000372 | Cylinder | |
| 25 | GR135.25.13 | Pole | |
| 26 | 104000074 | Washer 20 | |
| 27 | 104040008 | Washer 10 | |
| 28 | 104040030 | Washer 10 | |
| 29 | 001410387 | Cover | |
| 30 | 001410388 | Bushing | |
| 31 | 001410389 | Bushing | |
| 32 | 001410390 | Pin | |
| 33 | 001410384 | Pin | |
| 34 | 001410385 | Tooth | |
| 35 | 104070097 | Pin 16X75 | |
| 36 | 001410386 | Tooth | |
| 37 | 001130187 | Tooth | |
| 38 | 101021955 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
