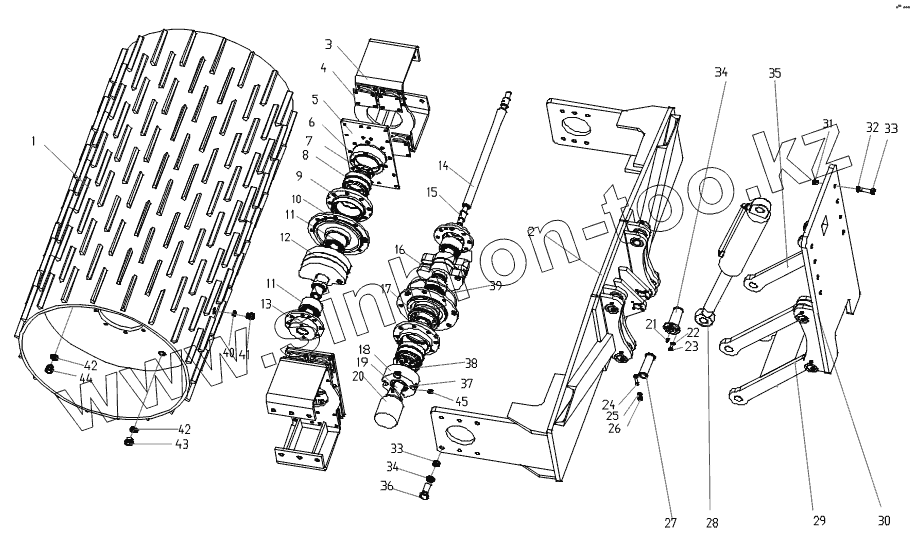

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Ice-broken device GR215
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001560296 | Ice-broken wheel | |
| 2 | 001560314 | Frame | |
| 3 | 001560309 | Link bracket | |
| 4 | 001560305 | Damping mass | |
| 5 | 001560304 | Fixing board | |
| 6 | 001560306 | Bearing lid | |
| 7 | 001560308 | Bearing gland | |
| 8 | 105010139 | Frame bearing | |
| 9 | 001560310 | Bearing seat | |
| 10 | 001560298 | Bearing seat | |
| 11 | 105010138 | Bearing 22312 | |
| 12 | 001560299 | Left eccentric axle | |
| 13 | 001560312 | Inner bearing seat | |
| 14 | 001560297 | Connecting axle | |
| 15 | 001560311 | Rubber cover | |
| 16 | 001650301 | Right eccentric axle | |
| 17 | 108040074 | Oil seal | |
| 18 | 001560300 | Motor connecting set | |
| 19 | 001560302 | Spline cover | |
| 20 | 101000534 | Motor | |
| 21 | 108000002 | Conical Grease Nipple M10X1 | |
| 22 | 104040008 | Washer 10 | |
| 23 | 104000082 | Bolt M10X30 | |
| 24 | 104000490 | Bolt M12X100 | |
| 25 | 104040005 | Washer 12 | |
| 26 | 104030012 | Nut 12 | |
| 27 | 001410377 | Axle | |
| 28 | 101000537 | Hydro cylinder | |
| 29 | 001440123 | Connecting rod bracket | |
| 30 | 001560313 | Front board | |
| 31 | 104030018 | Nut 20 | |
| 32 | 104040006 | Washer 20 | |
| 33 | 104000572 | Bolt M20X120 | |
| 34 | 001130272 | Axle | |
| 35 | 001440131 | Connecting rod | |
| 36 | 104000092 | Bolt M20X80 | |
| 37 | 101030204 | O ring 103x3.55 | |
| 38 | 108040041 | O ring 160x3.55 | |
| 39 | 101030202 | O ring 307x5.3 | |
| 40 | 104040046 | Washer 18 | |
| 41 | 101030079 | Whorl plug M18X1.5 | |
| 42 | 104040102 | Washer 30 | |
| 43 | 001560307 | Whorl plug to observe oil level | |
| 44 | 001560303 | Oil plug | |
| 45 | 101040094 | Ventilate plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
