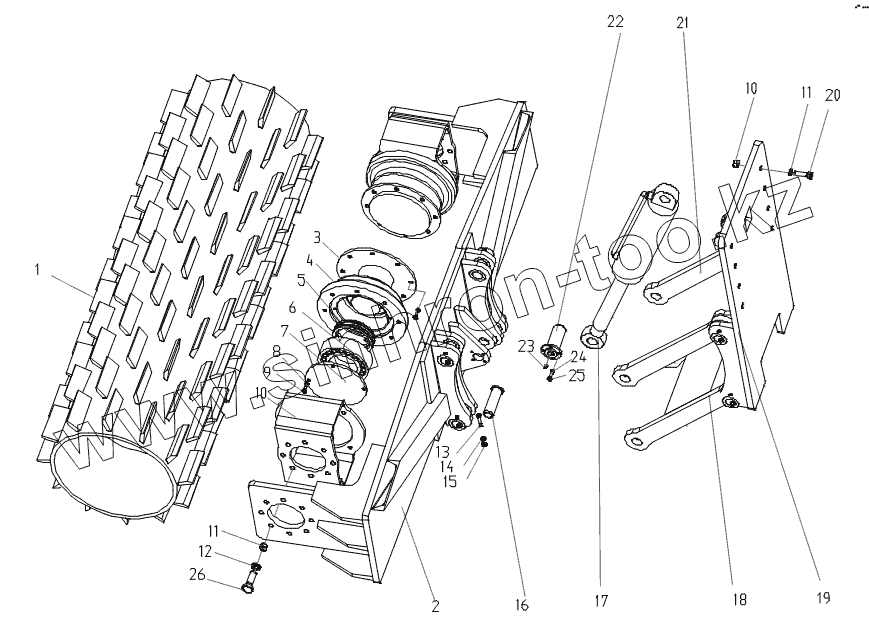

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR. Ice-broken device GR185

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001440113		Ice-broken wheel
2	001440121		Frame
3	001440116		Hub
4	001440115		Bearing seat
5	108040032		Oil seal
6	105010137		Bearing 22228C
7	001440117		Bearing gland
8	104040004		Washer 16
9	104000357		Bolt M16x45
10	001440114		Link bracket
11	104030018		Nut 20
12	104040006		Washer 20
13	104000490		Bolt M12X100
14	104040005		Washer 12
15	104030012		Nut 12
16	001410377		Axle
17	101000537		Hydro cylinder
18	001440123		Connecting rod bracket
19	001440124		Front board
20	104000572		Bolt M20X120
21	001440131		Connecting rod
22	001130272		Axle
23	108000002		Conical Grease Nipple M10X1
24	104040008		Washer 10
25	104000082		Bolt M10X30
26	104000092		Bolt M20X80

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
