Каталог запасных частей к технике: XCMG QY70K (вариант). XZ16K.41 A Air Valve Assembl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
12

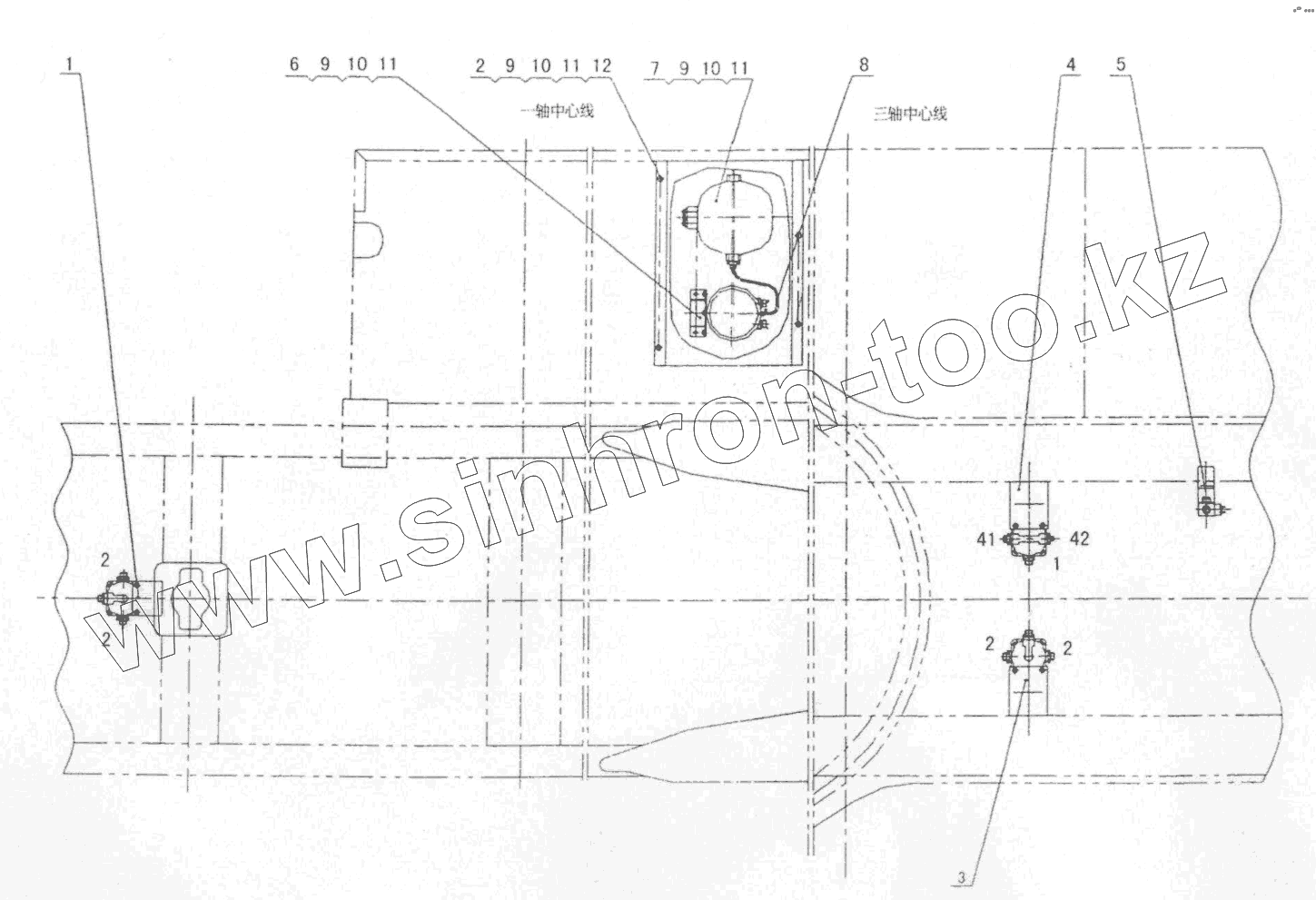

Позиция на иллюстрации Заводской номер детали Название детали
1 XZ16K.11.1A Hand relay valve assembly
2 XZ16K.11-9A Air dryer assembly cover
3 XZ16K.41 Foot relay valve assembly
4 XZ16K.11.1A Hand relay valve assembly
5 XZ16K.11.2A Diff. Solenoid valve as sembly
6 XZ16K.11.6 Air dryer assembly
7 XZ16K.11.7 Air reservoir assembly
8 03000093 Pipe Assembly
9 10410006 Bolt M6x35
10 10430001 Nut М8
11 10430021 Bolt M10x25
12 10110009 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
