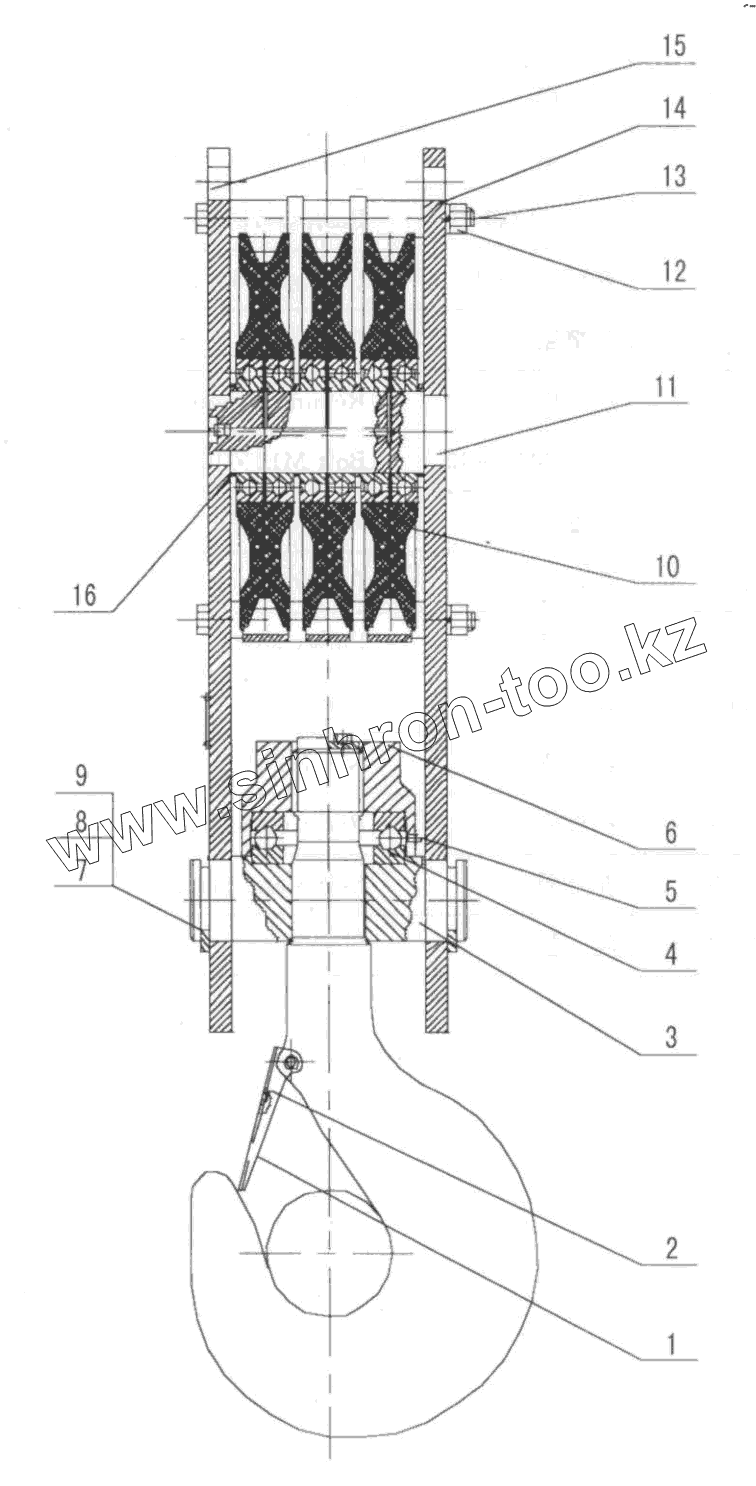

Каталог запасных частей к технике: XCMG QY70K (вариант). QY70K.34 Mid Boom Hook

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 QY35K.01-1 Retaining Plate
2 QY35K.01-2 Spring
3 QY35K.01-5 Cross Beam
4 10510094 Bearing 51320
5 10810011 Oil Cup М8x1
6 QY35K.01-7 Round Nut
7 QY35K.01-4 Retaining Plate
8 10440044 Bolt
9 10440010 Washer 12
10 QY65K.01.9 Pulley component
11 QY70K.34-3 Pulley Shaft
12 QY70K.34.6 Assembling Bolt
13 10430008 Nut M20
14 QY70K.34-4 Right Stand Plate
15 QY70K.34-5 Left Stand Plate
16 QY70K.34-2 Sleeve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
